Blackmagic SDI Expander 8×12G

Конвертер для подключения оборудования 12G-SDI к IP-системам 100G Ethernet стандарта SMPTE-2110

Blackmagic SDI Expander 8×12G одновременно выполняет конвертацию в обоих направлениях. Конвертер преобразует восемь независимых каналов 12G-SDI в IP-видео SMPTE ST 2110, а восемь каналов SMPTE ST 2110 обратно в 12G-SDI. Таким образом 1RU-решение выполняет конвертацию 16 каналов. На нем предусмотрено два порта 100G Ethernet с резервированием по стандарту SMPTE ST 2022-7. Также есть отдельный интерфейс Ethernet для управления спецификациями NMOS и два разъема для резервного питания.

Технические характеристики:

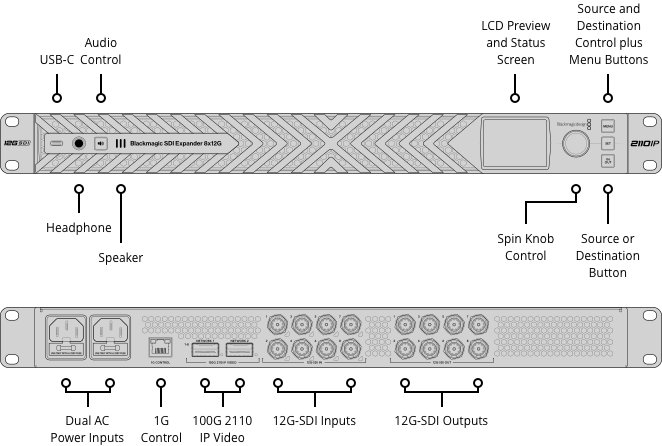

Разъемы

100G 2110 IP Networks

• Два порта QSFP28 100G
• Поддержка резервирования IP-потоков через две сети 2110 по стандарту ST 2022-7

Сендеры и ресиверычерез парные порты 100G

• Восемь Ultra HD или HD

1G для управления через сеть

• Один порт 1G (RJ-45) для управления по спецификациям NMOS, настройка и обновление ПО

Видеовходы SDI

• 8

Видеовыходы SDI

• 8

Скорость передачи через SDI

• 1,5 Гбит/с, 3 Гбит/с, 6 Гбит/с, 12 Гбит/с

Ввод звука через SDI

• 16 каналов вложенного звука на SDI-входах

Вывод звука через SDI

• 16 каналов вложенного звука на SDI-выходах

Ввод IP-аудио по стандарту SMPTE ST 2110

• 16 каналов вложенного звука в каждом потоке IP-видео ST 2110 через 100G Ethernet

Вывод IP-аудио по стандарту SMPTE ST 2110

• 16 каналов вложенного звука в каждом потоке IP-видео ST 2110 через 100G Ethernet

Вывод аналогового звука

• Один 6,35-мм разъем для наушников

Питание

• Два входа питания IEC C14

Стандарты

Форматы SD

• 525i/59,94 NTSC; 625i/50 PAL

Форматы HD

• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• 1080PsF25; 1080PsF29,97; 1080PsF30

Форматы Ultra HD

• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Стандарты SMPTE

• SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2022-7, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2 ST2110-20, SMPTE ST2110-21, SMPTE ST2110-30, SMPTE ST2110-40.

Глубина цвета SDI-видео

• 10 бит 4:2:2 YUV

Цветовое пространство

• Rec. 790, Rec. 2020

Автоматическое переключение SDI

• Автоматическое определение стандартов HD и Ultra HD. Level A и Level B на входе 3G-SDI определяются автоматически, а на выходе 3G-SDI выбираются пользователем.

Стандарты IP-видео

SMPTE ST 2110-20 (несжатое видео)

• IGMP v3

SMPTE ST 2110-21 (последовательность трафика)

• Сендер: узкая полоса
• Ресивер: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача

SMPTE 2110-30 (PCM)

• Уровень согласования аудио: уровень C

SMPTE ST 2110-40 (дополнительные данные)

• Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические HDR-метаданные.

Кодек

• Кодек Blackmagic IP10 (как опция) для преобразования форматов 2160p/59,94 и 2160p/60 в IP-видео ST 2110

Протокол PTP

• IEEE 1588-2008 (PTP v2)
• ST 2059-1
• ST 2059-2

NMOS IS-04 (обнаружение и регистрация)

• v1.3.2
• Одноранговая сеть через mDNS/DNS-SD

NMOS IS-05 (установка связи)

• v1.1.2

NMOS BCP00201

• Стандартная группировка

NMOS BCP00401

• Спецификации приемника

Звук

Звук

• На передней панели есть динамик для мониторинга звука, кнопка для включения и выключения и 6,35-мм разъем для наушников.

Управление

Встроенная панель управления

• Панель управления с тремя кнопками, цветным дисплеем 2,2 дюйма и поворотной ручкой для выбора источников и приемников и работы в меню настроек

Внешнее управление

• Через разъемы Ethernet (RJ-45) и USB-C

Дисплей

Встроенный ЖК-дисплей 2,2 дюйма для мониторинга видео, вывод его формата, индикаторов звука, тайм-кода и меню настроек. Для перехода между всеми доступными источниками можно использовать круглую ручку, расположенную на передней панели, и наблюдать за этим на дисплее.

Операционные системы

• Mac 15.0 Sequoia,
  Mac 26.0 Tahoe или более поздней версии
• Windows 11

Питание

Питание

• Два встроенных блока питания 100-240 В (AC) 50/60 Гц

Входы питания

• Два гнезда IEC C14

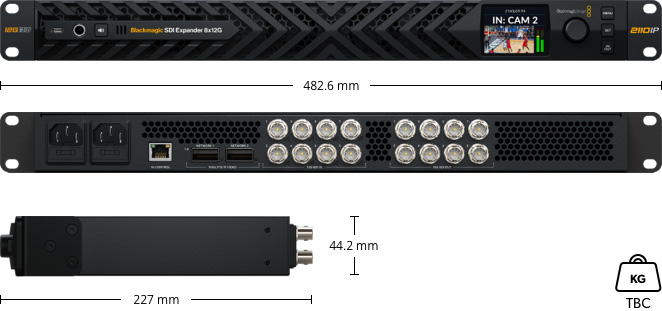

Физические параметры

Условия эксплуатации

Рабочая температура

• От 5 до 40 °C

Температура хранения

• От -20 до 45°C

Относительная влажность

• От 0% до 90% без конденсации

Комплект поставки

• Blackmagic SDI Expander 8×12G
• Приветственный пакет с QR-кодом для загрузки ПО

Гарантия

• Ограниченная гарантия производителя сроком на 1 год
