Видеообзор FS8

Посмотрите этот короткий видеоролик, в котором старший product-менеджер Тим Уокер представляет устройство FS8.

Узнайте, как мощные гибридные рабочие процессы (SDI/ST 2110), а также возможности обработки видео, звука и маршрутизации сигналов FS8 упрощают современные производственные задачи.

SMPTE ST 2110

Семейство продуктов AJA стандарта SMPTE ST 2110 обеспечивает возможности подключения, управления и совместимости, необходимые для создания масштабируемых IP-рабочих процессов вещательного производства, основанных на отраслевых стандартах. Благодаря наличию четырех слотов SFP28 устройство FS8 поддерживает до 4 потоков UHD или до 8 потоков HD стандарта ST 2110. Две пары портов SFP28 обеспечивают резервирование по стандарту ST 2022-7, гарантируя максимальную надежность и бесперебойность работы. FS8 поддерживает гибридные рабочие процессы IP-шлюза, в рамках которых сигналы SDI и SMPTE ST 2110 синхронизируются, преобразуются, обрабатываются и передаются в пределах одной платформы. Устройство FS8 способно принимать сигналы SDI, выполнять кадровую синхронизацию и применять широкий спектр функций обработки (включая преобразование SDR/HDR, выделение области интереса (ROI) и масштабирование), а затем выводить сигналы в форматах SDI и ST 2110. Оно также поддерживает преобразование между форматами ST 2110 и SDI или работу в полностью SDI- или IP-среде (2110), обеспечивая исключительную гибкость в динамичных условиях производства. Функциональные возможности не ограничиваются обработкой сигналов: FS8 может использовать протокол PTP и генерировать различные аналоговые опорные сигналы синхронизации для внешней синхронизации (genlock) другого оборудования. Также поддерживаются методы управления внутри и вне полосы пропускания (in-band и out-of-band) с использованием протоколов NMOS IS-04/IS-05 и Ember+.

HDR и управление цветом

Обработка HDR, SDR и сигналов с расширенным цветовым охватом (WCG)
FS8 поддерживает преобразование HDR, SDR и сигналов с расширенным цветовым охватом в реальном времени, что необходимо для прямого эфира и дистрибуции контента. Унаследовав проверенные преимущества модели FS-HDR, устройство FS8 предлагает возможности обработки на основе преобразований, поддержку рабочих процессов с 3D LUT и создание HDR-контента с одновременным получением выходных сигналов в форматах SDR и HDR, обеспечивая при этом повышенную гибкость благодаря поддержке большего числа каналов и гибридных трактов SDI/IP.

Управление цветом в реальном времени и творческий контроль
Для согласования камер, цветокоррекции в реальном времени и управления визуальным стилем (look) в формате HDR устройство FS8 оснащено настраиваемыми процессорами 3D LUT и поддерживает интеграцию с профессиональными системами управления цветом для прямых трансляций. Рабочий процесс с использованием ПО Pomfort Livegrade позволяет применять цветовые решения, принятые непосредственно в ходе производства, в режиме реального времени. FS8 оснащен поканальными процессорами обработки видеосигнала (Proc Amp) и корректорами цвета RGB, позволяющими точно настраивать изображение в прямом эфире или согласовывать картинку с разных камер. Устройство поддерживает технологии управления цветом от Colorfront*, а также таблицы преобразования (LUT) стандартов NBCU и BBC HLG*.

**Производство контента в форматах HDR и SDR (один поток)**
В процессе производства часто требуется создавать материалы в различных цветовых пространствах и с разным динамическим диапазоном или преобразовывать SDR-сигналы в HDR для совместного использования с HDR-источниками. FS8 позволяет применять различные цветовые преобразования для каждого выхода видеопроцессора, сохраняя при этом временные параметры и формируя корректные метаданные сигнализации. Один источник можно направить на несколько видеопроцессоров для синхронной обработки в HDR и SDR, а также вывести сигнал на интерфейсы SDI и/или ST 2110, используя внутреннюю матрицу коммутации.

**Легалайзер**
Встроенный легалайзер YUV/RGB гарантирует, что обработанное видео будет соответствовать стандартам телевещания, предотвращая выход уровней яркости и цветности за допустимые пределы после цветокоррекции, HDR-преобразований и смены формата.

**Требуется приобретение дополнительной лицензии. Доступна бесплатная 15-дневная пробная версия.*

Простота эксплуатации: управление для операторов, инженеров и систем автоматизации

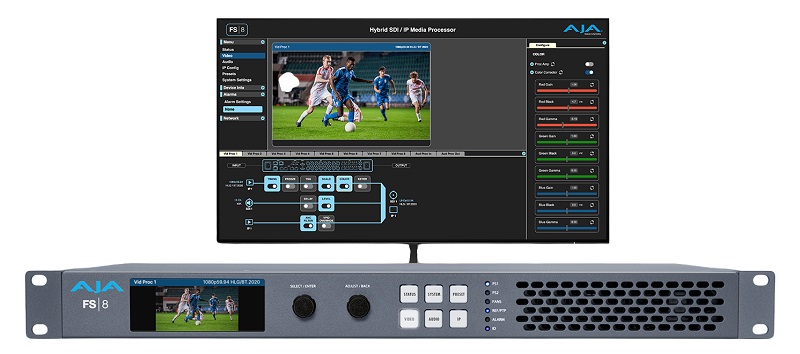

Благодаря встроенному веб-серверу и интуитивно понятному веб-интерфейсу настройка и управление сложными процессами обработки сигналов становятся простыми и наглядными. Это упрощает рабочие процессы в средах SDI и IP, сохраняя при этом полный контроль для инженерного персонала. Интерактивная схема обработки на основе узлов (node-based pipeline) и функция предварительного просмотра видео обеспечивают операторам необходимую наглядность и уверенность в работе.

FS8 предлагает расширенные возможности работы с пресетами: пользователям доступны настройки для всей системы, видеопроцессора (Vid Proc), аудиопроцессора (Audio Proc), конфигурации IP-сети и 3D LUT. Каждый тип пресета позволяет детально настраивать отдельные параметры при его загрузке. Это значительно упрощает развертывание масштабных систем, где одни и те же схемы обработки могут использоваться на нескольких устройствах.

Поддержка стандартов NMOS IS-04 и IS-05 обеспечивает автоматическое обнаружение и регистрацию устройств, а также управление подключением потоков в средах SMPTE ST 2110.

Для интеграции сторонних решений или создания пользовательских систем управления доступна спецификация OpenAPI (OAS) для REST API; уже реализована поддержка интеграции с продуктами CyanView, Skaarhoj и Pomfort. Поддержка протокола Ember+ обеспечивает бесшовную интеграцию с системами управления вещанием и автоматизации для удаленного мониторинга и оперативного управления.

Синхронизация кадров и Timing Control

Камеры, серверы повторов, графические станции, кодеры и оборудование для обработки видео редко выдают сигналы в один и тот же момент времени. Каждый видеопроцессор в устройстве FS8 синхронизирует несинхронизированный или асинхронный источник с опорным сигналом (house reference) или протоколом PTP. Регулируемые временные параметры выхода и задержка кадров позволяют компенсировать задержки, возникающие на других этапах рабочего процесса, обеспечивая одновременное поступление сигналов, прошедших через разные тракты обработки. FS8 поддерживает регулировку по горизонтали, вертикали и задержку кадров, позволяя инженерам выравнивать сигналы с точностью от уровня пикселей до нескольких полных кадров. Возможна настройка режима сверхнизкой задержки (например, только для обработки цвета), при котором задержка составляет всего половину длительности видеокадра.

Поскольку спортивные болельщики ожидают более динамичного и интерактивного контента, технологии дополненной реальности (AR) стали важным инструментом производства, однако их использование требует дополнительного времени на обработку видео. Для бесшовной интеграции AR в прямые трансляции необходимы увеличенные буферы кадров, позволяющие задерживать сигналы от других источников. FS8 предлагает самый большой в своем классе диапазон настраиваемой задержки кадров — до 60 кадров на канал обработки видео в формате HD (30 кадров в UHD), что гарантирует синхронность всех источников.

Веб-интерфейс оснащен инструментом сравнения временных параметров, отображающим задержку относительно опорного сигнала и задержку между входом и выходом. Сочетание этих инструментов обеспечивает все необходимое для управления временными характеристиками сигналов на входе и выходе FS8.

Преобразование частоты кадров

При работе в IP- или гибридных (SDI/IP) средах FS8 способен выполнять преобразование частоты кадров по схеме «любой вход — любой выход», используя метод пропуска или дублирования кадров, так как устройство синхронизировано с опорным сигналом или PTP. В чисто SDI-системах преобразование частоты кадров осуществляется с привязкой к входящему опорному сигналу. Например, при синхронизации с аналоговым опорным сигналом 50 Гц и подаче на вход сигнала 59,94p с последующим преобразованием в 50p, устройство будет пропускать кадры по мере необходимости, выдавая сигнал, синхронизированный и выровненный относительно опорного сигнала 50 Гц. Подробную информацию можно найти в руководстве пользователя.

Возможности обработки видео

FS8 предлагает широкий спектр надежных инструментов для обработки видео, доступных через интуитивно понятный веб-интерфейс на основе узлов (node-based UI). Восемь независимых видеопроцессоров обеспечивают обширный набор функций для нормализации и преобразования входящих сигналов, включая синхронизацию кадров, повышающее, понижающее и кросс-преобразование, наложение слоев и управление цветом для источников форматов 4K, UHD, 2K и HD. Поддержка интерфейсов SDI и ST 2110 позволяет FS8 эффективно связывать существующую инфраструктуру передачи сигналов в некомпрессированном виде (baseband) с IP-процессами, работать исключительно в одной из этих сред или интегрировать SDI-инфраструктуру в IP-системы.

Повышающее, понижающее и кросс-преобразование

Передовые технологии обработки видео от AJA обеспечивают высокое качество преобразования форматов (up/down/cross-conversion) с сохранением точности изображения в гибридных производственных цепочках ST 2110/SDI. Специализированная аппаратная 10-битная обработка гарантирует стабильное качество изображения и предсказуемые, воспроизводимые результаты. Ключевые функции преобразования включают:

Повышающее и понижающее преобразование между форматами 4K, UHD, 2K и HD

Кросс-преобразование форматов HD (720p, 1080p, 1080i)
Синхронизация кадров
Настраиваемая задержка видеосигнала (до 60 кадров в HD и 30 кадров в UHD), а также режим сверхнизкой задержки (менее половины видеокадра), предоставляют инженерам гибкость для точной синхронизации сложных производственных процессов или максимально быстрой обработки видео. Использование элементов дополненной реальности (AR) становится стандартом для высококлассных спортивных трансляций, требующих значительной задержки других сигналов; FS8 располагает всеми необходимыми инструментами для поддержания синхронности различных компонентов вашего производства.

Масштабирование с выбором области интереса (ROI)
FS8 предоставляет мощные инструменты для изменения параметров изображения, включая кадрирование (crop), масштабирование и позиционирование по горизонтали и вертикали. Устройство фактически объединяет в себе несколько высокопроизводительных процессоров обработки областей интереса (ROI) для формата 4K. Регулировка размера — уменьшение или увеличение изображения с сохранением соотношения сторон
Выбор и масштабирование области интереса (ROI)
Кадрирование
Горизонтальное и вертикальное позиционирование
Многослойная обработка видео
Модель FS8 оснащена встроенным механизмом наложения слоев, позволяющим размещать видеоизображения друг за другом или рядом, а также заполнять фон однотонной заливкой (матовым цветом); гибкие инструменты компоновки дополнены функцией предварительного просмотра выходного сигнала в интерфейсе.

Генератор матового цвета для заполнения фона, боковых полос, областей типа «letterbox» или зон, скрытых маской после масштабирования
Чистое маскирование областей, не занятых изображением

Возможности обработки звука

Мощные средства обработки видео дополняются столь же обширным набором инструментов для обработки, маршрутизации и синхронизации звука. Устройство FS8 оснащено передовой внутренней аудиоматрицей и поддерживает преобразование частоты дискретизации, регулировку задержки, усиления и фазы, функции отключения звука (mute) и микширования (downmix), встраивание/извлечение звука, а также генераторы тестовых сигналов для синхронности и правильной маршрутизации звука в процессе обработки видео. Ко всему прочему, FS8 предлагает звук Dante и ST 2110-30, расширяя возможности управления звуком, характерные для линейки синхронизаторов кадров AJA.

Аудиовходы — до 459 входов

• Встроенный звук в SDI, ST 2110-30, MADI, Dante
• Высококачественное преобразование частоты дискретизации (SRC); обработка каждого канала с частотой 48 кГц
• Режим обхода SRC для аудиосигналов, отличных от PCM
• Регулировка задержки (до 250 мс), уровня и фазы для каждого входного канала
• Функция микширования (downmix) для преобразования многоканального звука (surround) в стерео
• Генераторы тестовых сигналов

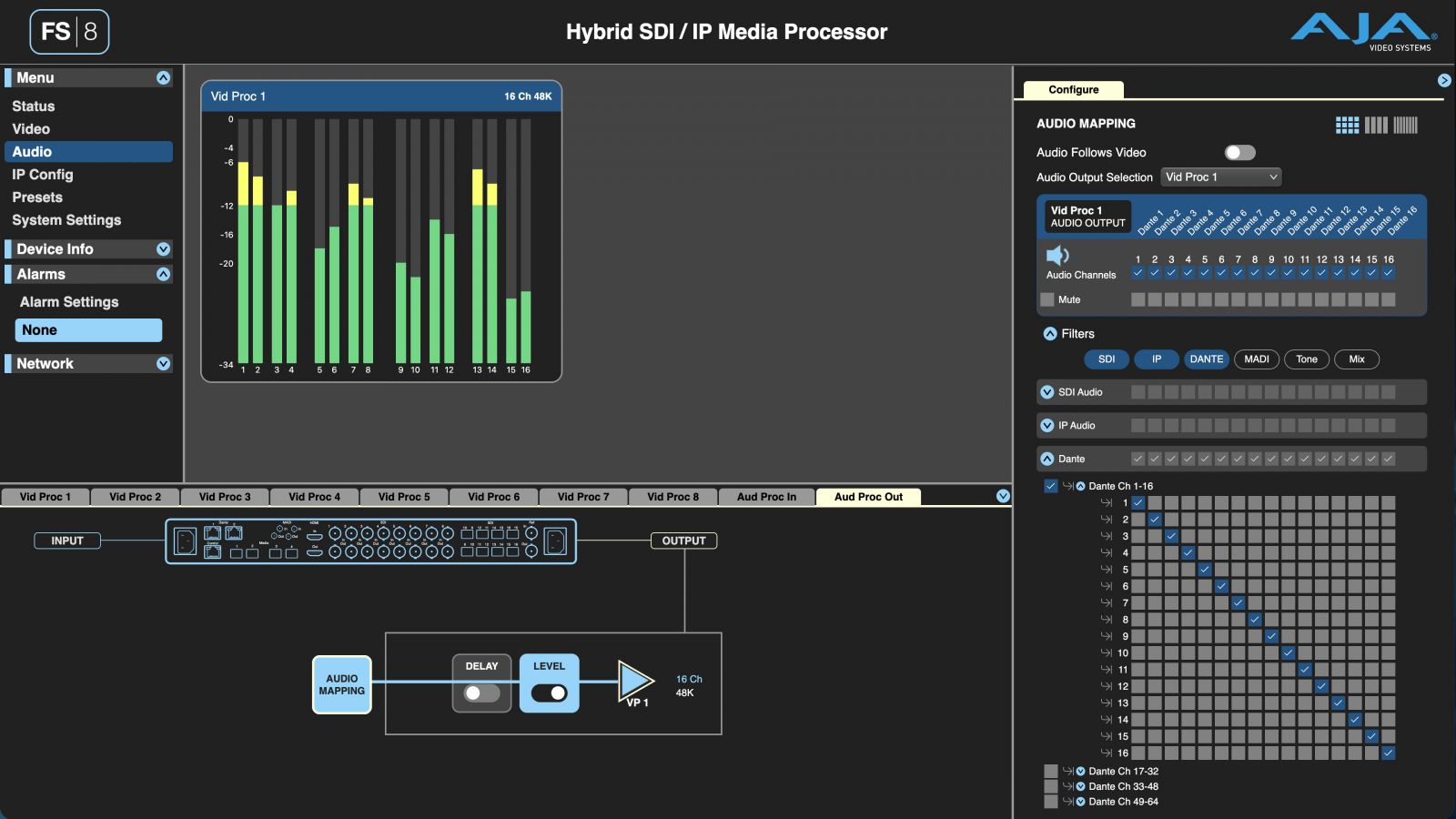

Аудиовыходы — до 448 выходов

• Назначение любых 128 аудиоканалов на любой из 8 блоков обработки видео (Vid Proc) с маршрутизацией на 16 видеовыходов
• Назначение любых 128 аудиоканалов на выходы MADI
• Назначение любых 64 аудиоканалов на выход Dante
• Дополнительная регулировка задержки (до 2500 мс), уровня и фазы для каждого выходного канала

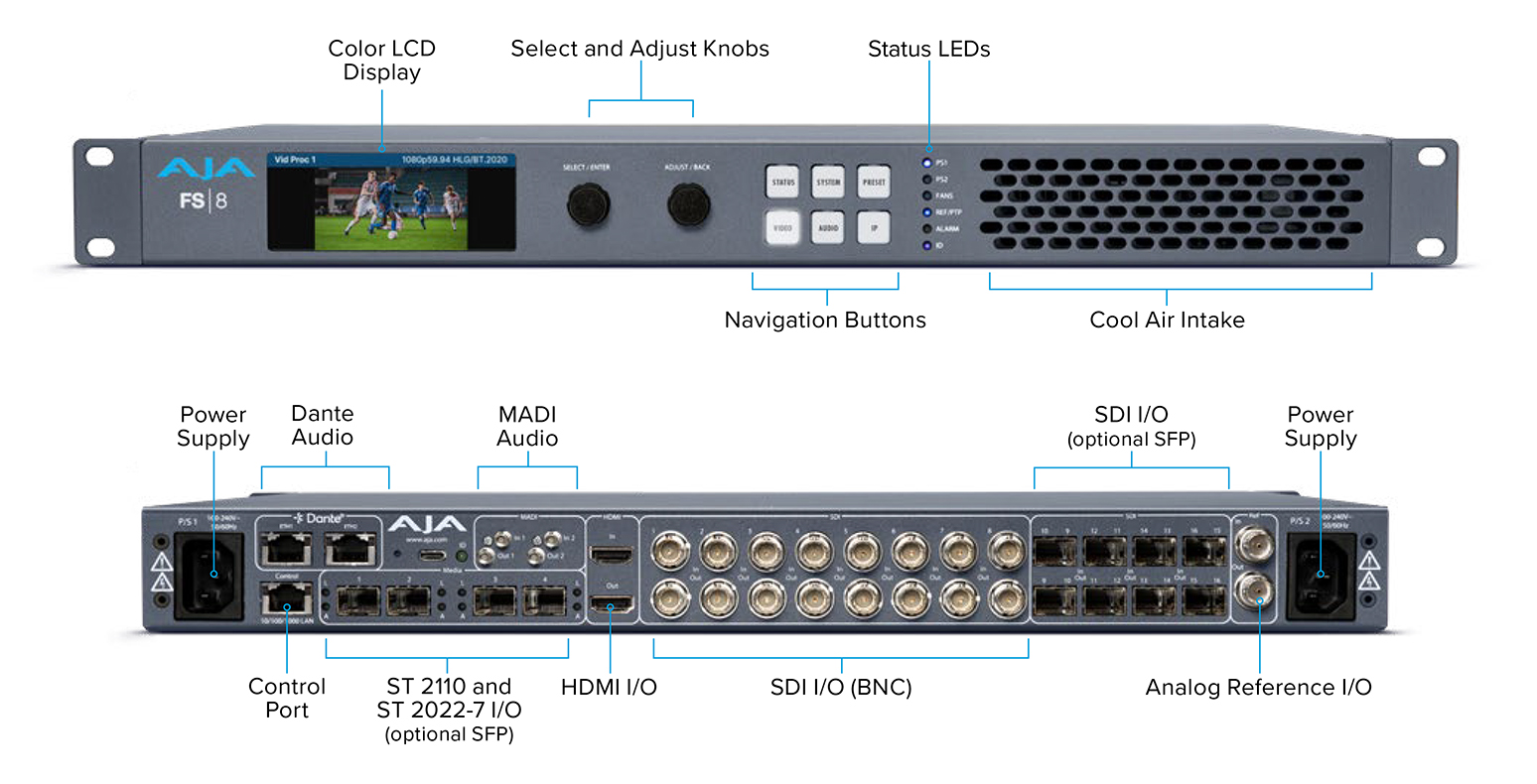

Интерфейсы подключения

FS8 оснащен двумя парами портов SFP28 (10/25 Гбит/с) для ввода-вывода по стандарту ST 2110 с поддержкой резервирования 2022-7 и протокола PTP для работы в IP-инфраструктурах.

При работе с SDI-сигналами используются стандартные разъемы BNC, а также опциональные модули SFP с оптическими или HD-BNC интерфейсами. Возможность ввода-вывода SDI по оптоволокну позволяет подключать к устройству FS8 оптоволоконные линии длиной до 10 км напрямую без испоьзования конвертеров.

Наличие входа аналогового Reference-сигнала позволяет синхронизировать выходы SDI с общесистемным синхросигналом. Используя тайминг из PTP, устройство FS8 формирует настраиваемый выход аналогового Reference-сигнала, который можно применять для синхронизации (genlock) других устройств.

Порт управления (Control Port) служит для доступа к веб-интерфейсу и управления по выделенному каналу (out-of-band).

Ввод-вывод аудиосигнала Dante осуществляется через порты Gigabit Ethernet (Primary и Secondary), что обеспечивает резервирование сети Dante и возможность управления с помощью программного обеспечения Dante. Ввод-вывод MADI реализован через две пары разъемов HD-BNC.

Устройство оснащено двумя блоками питания с функцией резервирования для работы в критически важных системах.

Видео

• 16×16 SDI (до 12G-SDI)
  • 8x8 BNC
  • 8x8 SFP (опционально)
• 4x4 UHD или 8×8 HD ST 2110-20
  • 4x SFP28 для 10 или 25GbE (ST 2110-20 с поддержкой ST 2022-7; опционально — решения сторонних производителей)

Звук

• 256×256 SDI embedded (режим «только SDI»; 128×128 в гибридных режимах)
  • 8x8 SDI BNC (16 каналов на видеосигнал)
  • 8x8 SDI SFP (по 16 каналов на видеосигнал; опционально)
• 128×128 MADI
  • 2x2 HD-BNC (64 канала на поток MADI)
• 128×128 ST 2110-30
  • 4x SFP28 для 10 или 25GbE
  • 8x8 UHD или 4×4 HD (16 каналов на видеосигнал; опционально — решения сторонних производителей)
• 64×64 Dante
  • 2x RJ-45, основной и резервный (64 канала)



Режимы работы и IP-шлюзы

Устройство FS8 предлагает различные режимы работы, адаптированные к разнообразным задачам.

Режим «только SDI» (SDI Only Mode) предназначен для инфраструктуры, полностью построенной на базе SDI, и позволяет задействовать все доступные входы и выходы 16×16 12G-SDI (включая опциональные модули SFP).

Режим Hybrid 1 предназначен для гибридных систем, работающих одновременно с сигналами SDI и ST 2110 — режим обеспечивает подключение по интерфейсам 8×8 SDI (BNC) и 8×8 HD (или 4×4 UHD) ST 2110.

Режим Hybrid 2 предназначен для гибридных систем, требующих поддержки SDI как по оптоволоконным, так и по коаксиальным линиям — режим обеспечивает подключение по интерфейсам 8×8 SDI (с использованием опциональных модулей SFP) и 8×8 HD (или 4×4 UHD) ST 2110.

В любом из гибридных режимов возможности IP-шлюза включают:

• 8 каналов HD (где «x» обозначает вход или выход шлюза)
• 4 канала UHD
• Примеры:
  • 8+0, 4+4, 0+8 HD (где 8+0 означает 8 IP-входов, поступающих на 8 видеопроцессоров с выводом на 8 SDI- и/или IP-выходов, при отсутствии преобразования SDI в IP)
  • 4+0, 2+2, 0+4 UHD



Фоонтальная панель: LCD-дисплей и органы управления

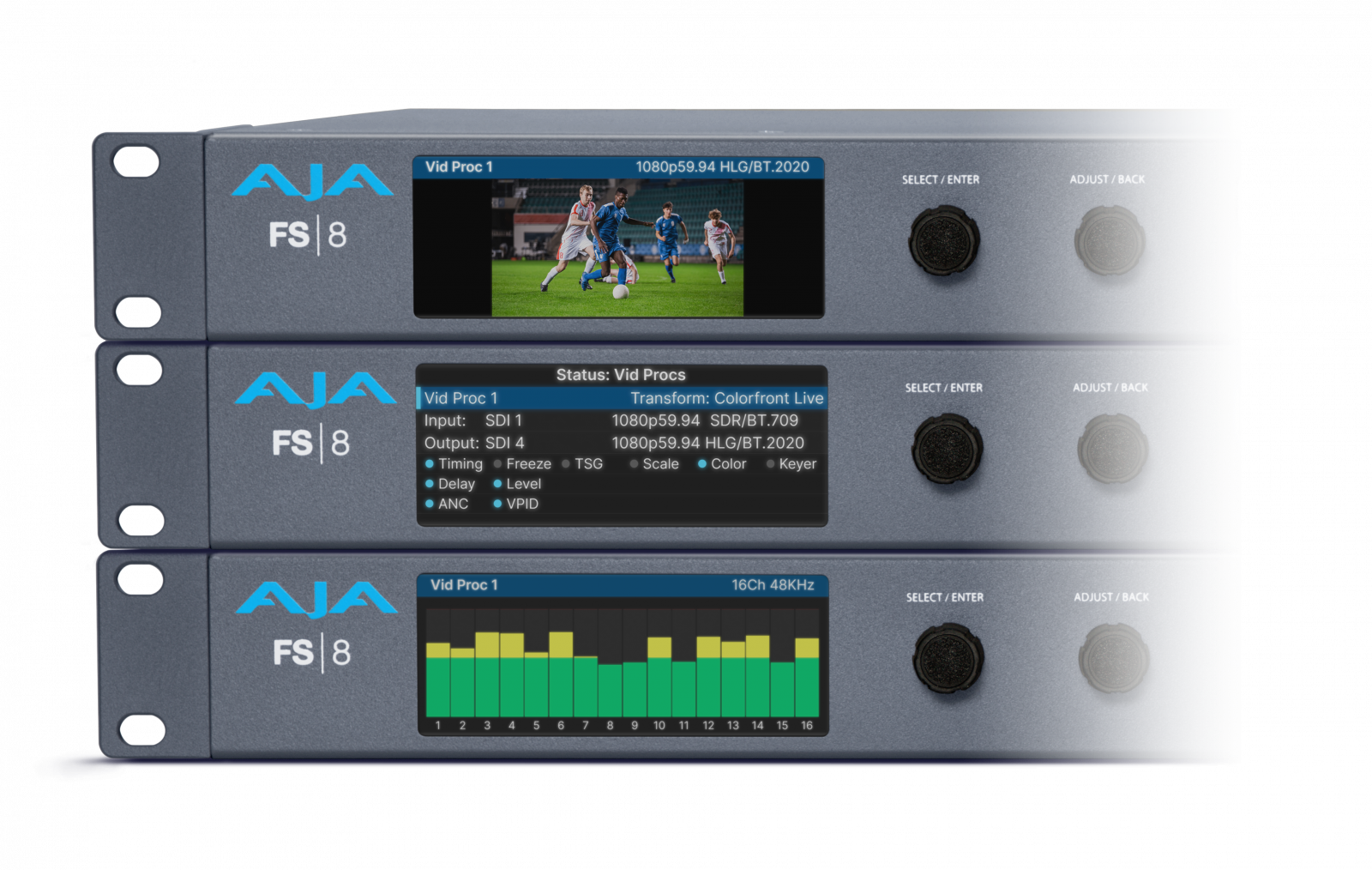

На фронтальной панели устройства FS8 расположен цветной LCD-дисплей, отображающий в реальном времени превью выходного сигнала видеопроцессора, индикаторы уровня звука и информацию о состоянии системы. Это позволяет оперативно контролировать работу устройства и отслеживать критически важные параметры, включая статус PTP. Также на фронтальной панели находятся поворотные ручки, кнопки навигации по меню и LDE-индикаторы состояния.

Colorfront Engine

С дополнительной лицензией Colorfront Engine AJA FS8 обеспечивает широкую поддержку обработки HDR и WCG, позволяя в реальном времени обрабатывать до 8 сигналов HD или 4 сигналов UHD. FS8 также поддерживает преобразование форматов популярных камер в HDR, а также конвертацию между стандартами BT.2020 и BT.709, что критически важно для рабочих процессов вещания и OTT-трансляций в форматах HDR и SDR.

Colorfront Engine TV Mode обеспечивает специализированные преобразования и упрощенные элементы управления для настройки яркости светлых участков (highlights) и характеристик спада яркости (roll-off) в условиях прямого телеэфира.

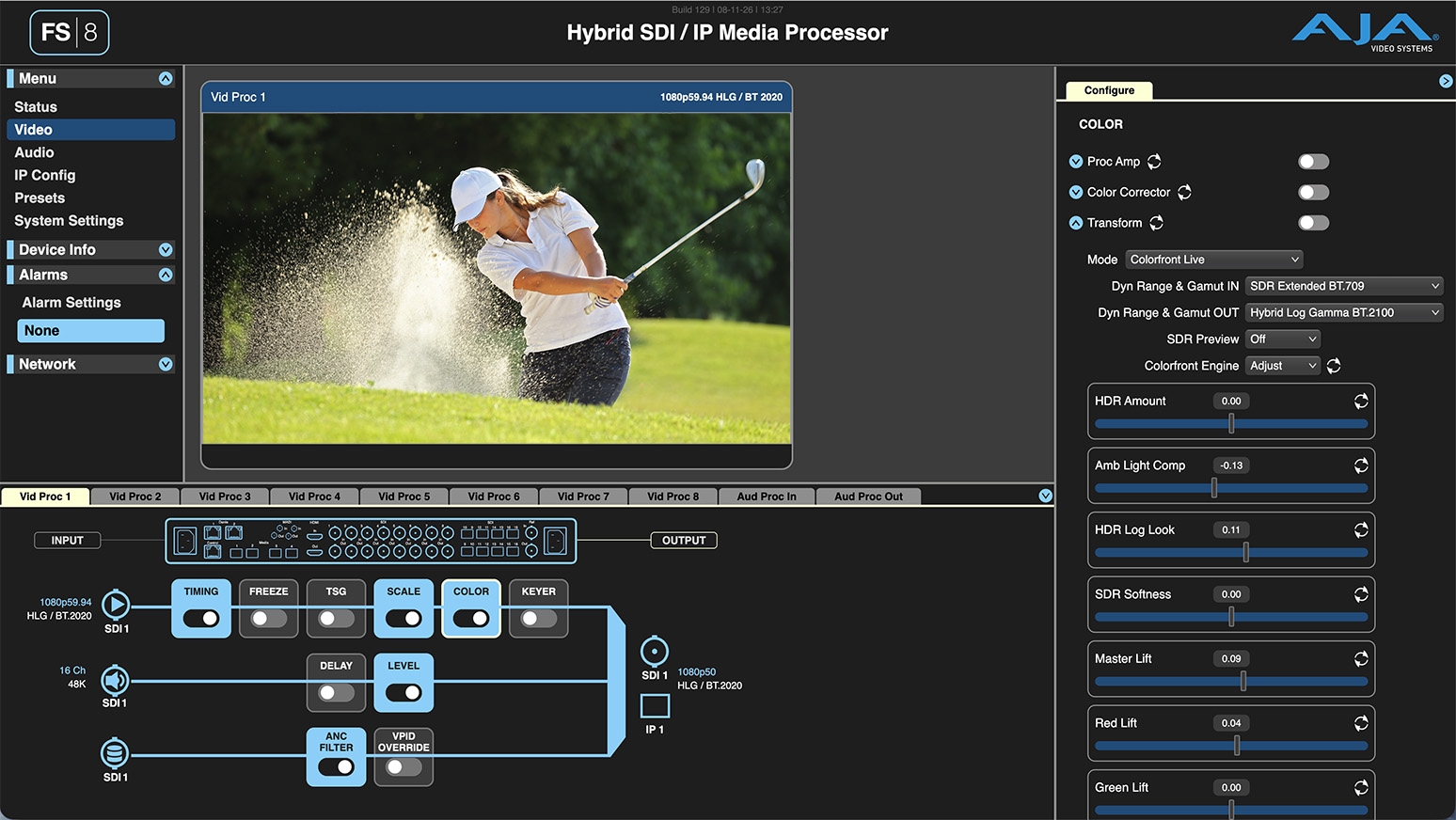

Colorfront Engine Live Mode предлагает инструменты преобразования и управления, адаптированные для задач прямого эфира, включая традиционное вещание, OTT-сервисы, AV-инсталляции и мероприятия на различных площадках. Новые алгоритмы преобразования поддерживают рабочие процессы PQ, рассчитанные на демонстрацию на дисплеях яркостью 10 000 нит.

Colorfront Engine Film Mode оптимизирован для работы с Log-профилями камер в реальном времени, включая предварительный просмотр и использование кинокамер в прямом эфире (cine-live). Этот режим поддерживает широкий спектр цветовых пространств и форматов Log, включая ARRI Log C/LogC4, Sony S-Log3, Canon Log, Panasonic V-Log, RED Log3G10 и ACEScct, что позволяет использовать кинокамеры в рабочих процессах HDR/SDR при трансляции спортивных событий и других мероприятий.

Colorfront Engine SDR to Dolby Vision Preview Mode преобразует источники SDR в HDR с сохранением визуального соответствия, используя те же цветовые преобразования, что и узел SDR2DolbyVision в системе Colorfront Transkoder, но с упрощенными настройками яркости светлых участков и контраста. Этот режим предназначен для предварительного просмотра и подготовки к последующим этапам обработки Dolby Vision. Этот режим позволяет применять те же настройки в Transkoder для создания финального контента с метаданными Dolby Vision.

(Colorfront Engine достуен для приобритения в виде опциональной лицензии)

Пользовательские и динамические 3D LUT

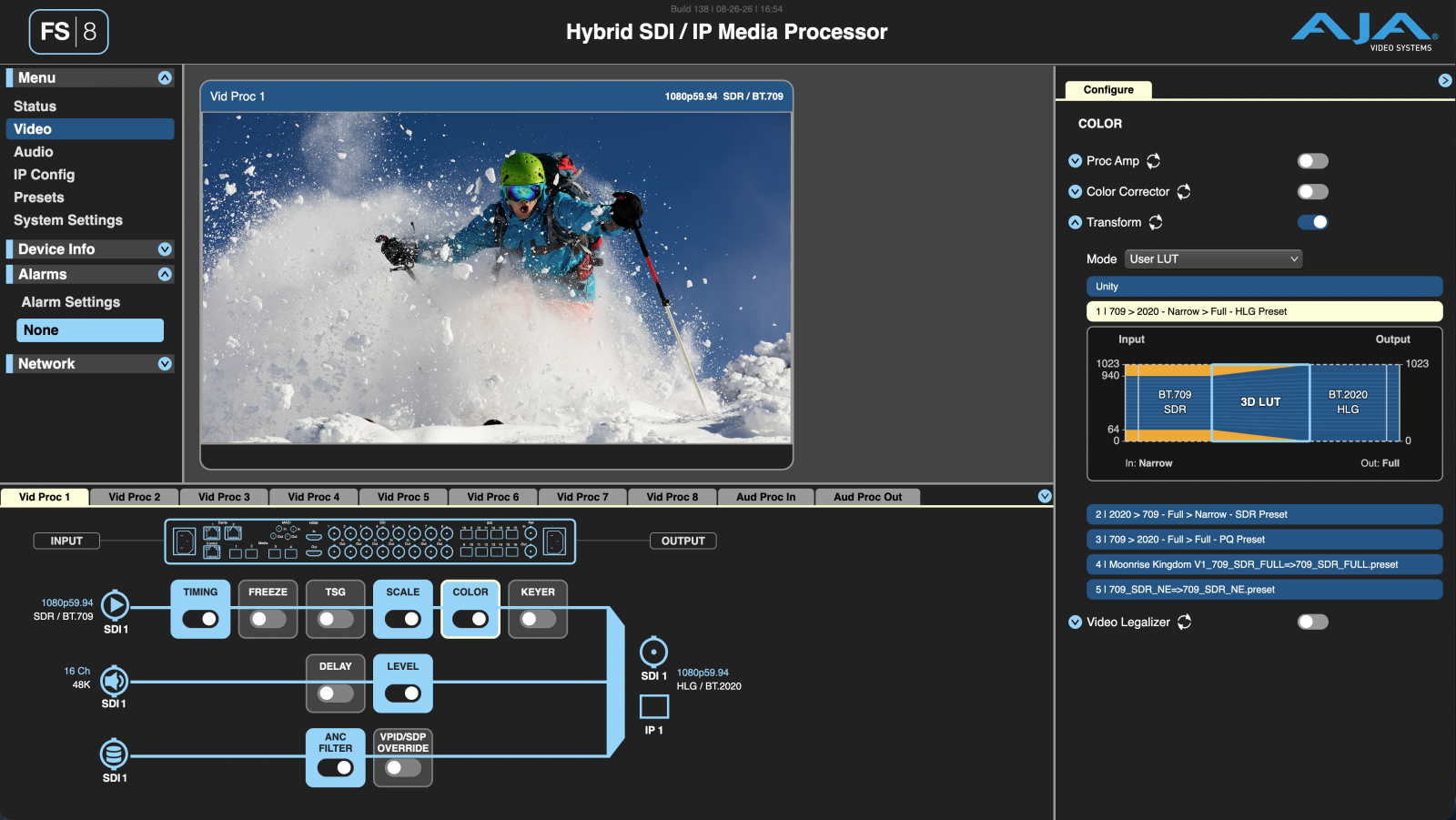

FS8 поддерживает загрузку пользовательских 3D LUT с возможностью их сохранения и вызова через интерфейс управления пресетами 3D LUT.

3D LUT идеально подходят для преобразования SDR/HDR и придания материалу стандартного вида, а также для применения LUT с целью улучшения изображения и создания особых визуальных эффектов. AJA FS8 поддерживает тетраэдрическую интерполяцию 3D LUT с сеткой 33×33×33 точки.

FS8 также поддерживает динамическую загрузку LUT из стороннего программного обеспечения для цветокоррекции в реальном времени, позволяя видеть изменения непосредственно в процессе их внесения. Например, программа Pomfort LiveGrade управляет динамическими LUT в FS8, обеспечивая их непрерывное обновление в реальном времени.

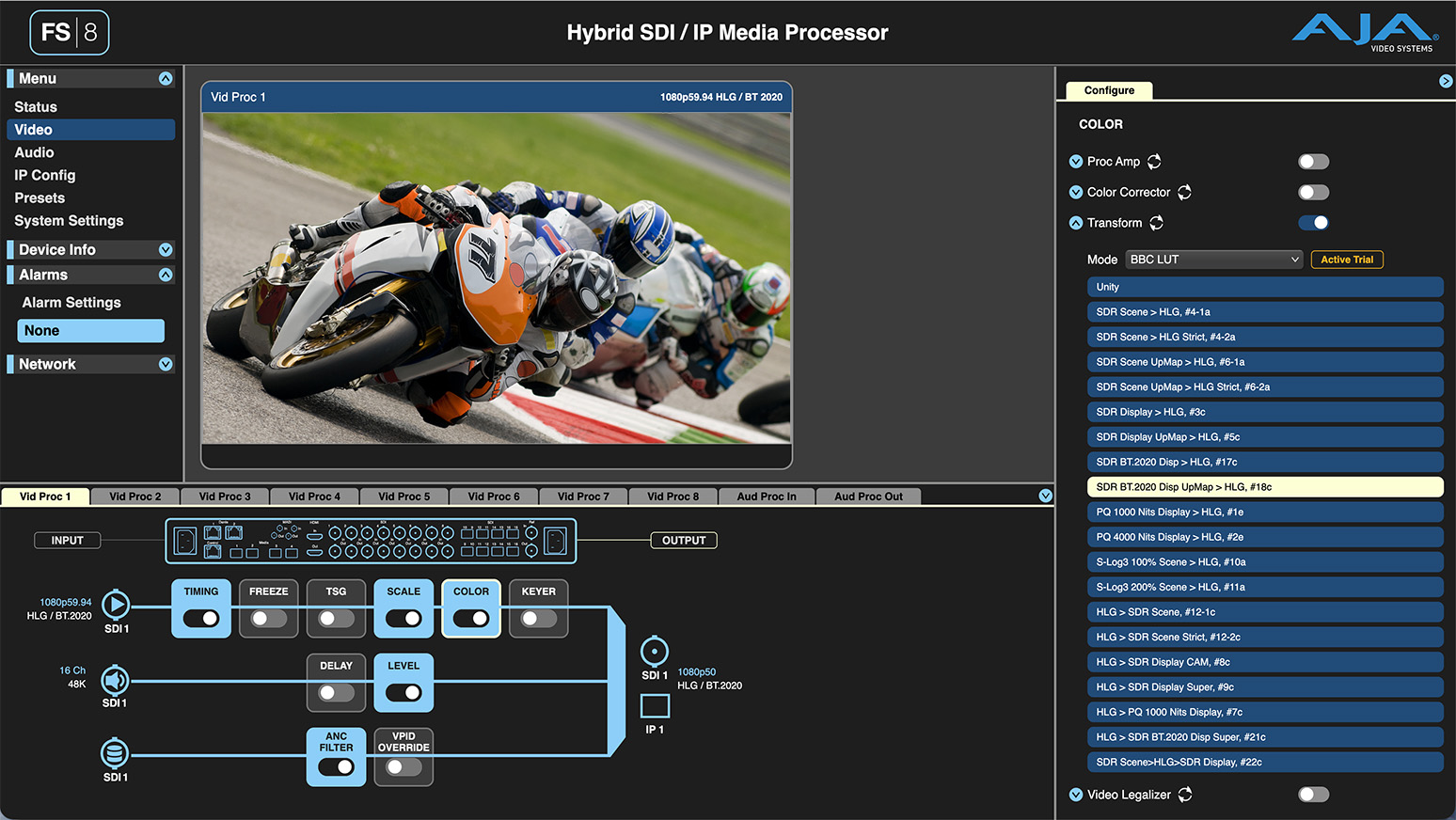

LUT BBC HLG

Режим BBC HLG LUT расширяет возможности FS8, добавляя опции преобразования HDR. Это особенно актуально для телевещателей, которым требуются специфические критерии преобразования (LUT BBC HLG доступен для приобритения в виде опциональной лицензии).

• Поддержка математического отображения динамического диапазона HLG HDR в соответствии со стандартом ITU BT.2408
• Преобразование на основе характеристик освещенности сцены (scene-light) и характеристик дисплея (display-light)
• Конвертация из SDR, PQ и S-Log3 в HLG
• Конвертация из HLG в SDR и PQ
• Использование тетраэдрической интерполяции 3D LUT (сетка 33×33×33)

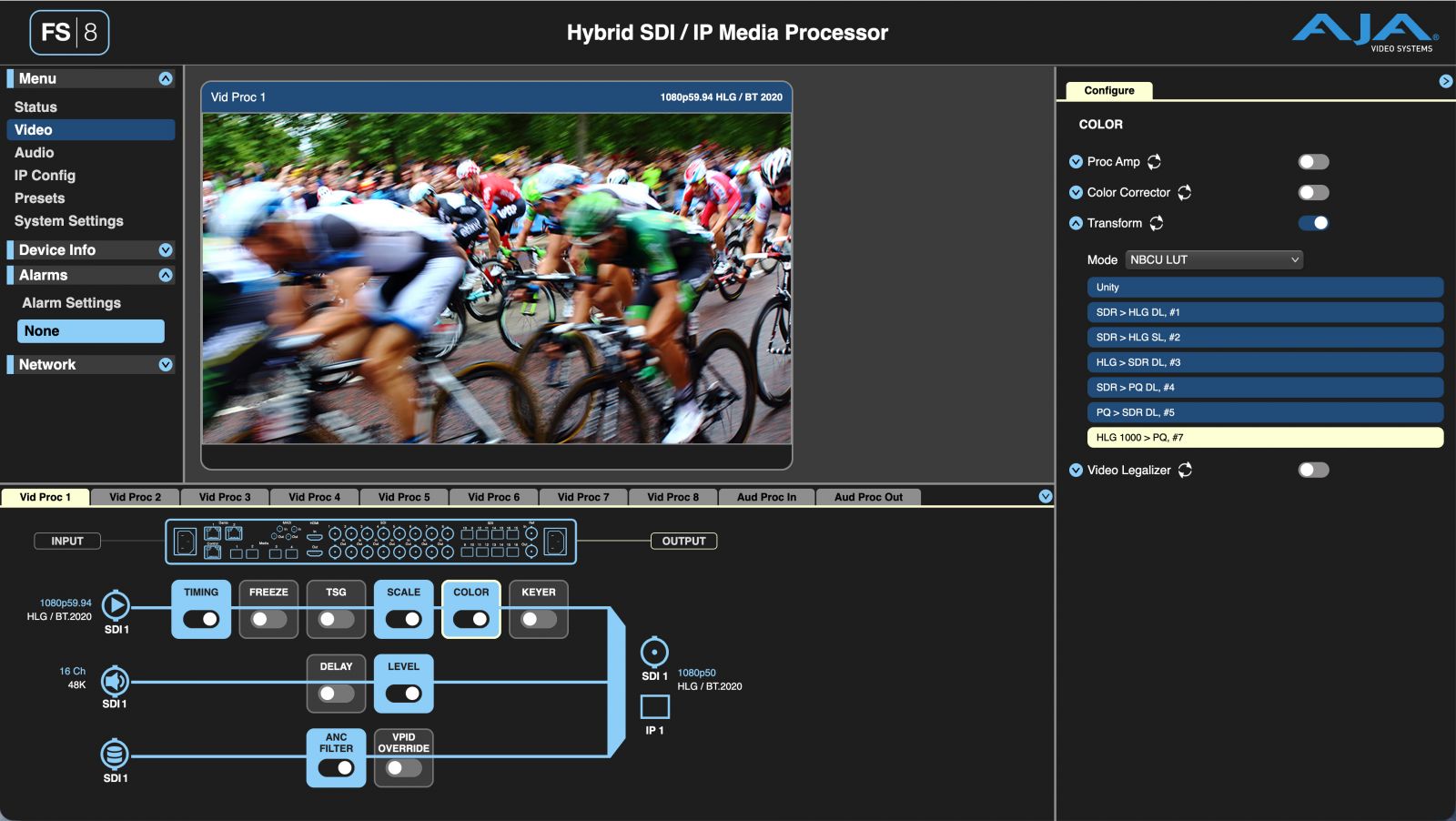

LUT NBCU

Набор LUT-таболиц NBCU, разработанный компанией NBCUniversal Media, обеспечивают рабочий процесс для одновременного производства HDR- и SDR-контента на основе единого мастер-сигнала (single-master workflow). Эти LUT, предназначенные для телевещателей, включают профили для SDR, HLG и PQ и позволяют максимально использовать динамический диапазон и цветовой объем в HDR, не ухудшая при этом качество основного SDR-вещания. Входят в комплект поставки FS8.

• Незаметное для глаза прямое и обратное преобразование (round-trip) для SDR BT.709
• Преобразования с использованием естественной характеристики «колена» (knee) и запасом для оперативной цветокоррекции (шейдинга) видео в реальном времени
• Преобразование на основе характеристик освещенности сцены (scene-light) и характеристик дисплея (display-light)
• Конвертация между форматами SDR, HLG и PQ
• Использование тетраэдрической интерполяции 3D LUT (сетка 33×33×33)

Pomfort LiveGrafe

Pomfort официально поддерживает FS8 в качестве сетевого устройства для управления цветокоррекцией (look management). Livegrade подключается к FS8 по IP-адресу, может обращаться к отдельным видеопроцессорам устройства и динамически передавать обновления 3D LUT для их обработки в реальном времени.

https://pomfort.com/

Skaarhoj

Панель Rack Control Duo поддерживает устройства AJA FS8, FS-HDR, FS4, FS2 и FS1-X.

Rack Control Duo позволяет групповое управление несколькими устройствами FS и каналами обработки, упрощая и ускоряя настройку и оперативную корректировку параметров с единой аппаратной панели с физическими органами управления.

Rack Control Duo — это интуитивно понятная аппаратная панель с тактильными регуляторами и кнопками, специально разработаннаядля сред, где задействовано множество источников сигнала. Панель позволяет легко выполнять одновременную настройку параметров сразу на нескольких синхронизаторах AJA. Операторы также могут использовать панель для вызова и применения предустановок (пресетов), сохраненных ранее для одного или нескольких устройств FS. При использовании с встроенными в AJA FS8 real-time конвертерами HDR/WCG панель Rack Control Duo позволяет выполнять цветокоррекцию в пространстве RGB до начала преобразования HDR в SDR или SDR в HDR, задействуя все возможности устройства AJA FS8.

https://www.skaarhoj.com/

CyanView

Панель управления CyanView RCP подключается к устройству AJA по той же сети и позволяет управлять FS8 (включая настройки Proc Amp и цветокоррекцию RGB) с аппартаной панели. Эта функция доступна независимо от управления камерой, однако возможен и комбинированный режим работы, при котором RCP управляет одновременно и камерой, и цветокорректором.

https://www.cyanview.com/

HDR/WCG Real Time Processor

• HDR-преобразование
  • HDR в HDR
  • HDR в SDR
  • SDR в HDR
• Цветовое пространство
  • BT.709 и BT.2020



Video Processing Transforms

Для каждого канала обработки можно независимо выбрать:

• Colorfront Engine
• 3D LUT NBCU
• 3D LUT BBC (HLG)
• Пользовательские 3D LUT
• Динамические 3D LUT



Расширенное преобразование HDR с Colorfront Engine (CFE)

• Обработка на основе модели человеческого восприятия
• Переназначение цветового объема с оптимизацией под особенности восприятия
• Параметрическое управление, включая функции HDR и цветокоррекцию
• Режим TV (для телевещания)
• Режим Live (для эфирного вещания, OTT, A/V-систем)
• Режим Film (для предварительного просмотра на съемочной площадке и создания цветового стиля/лука)
• Режим предварительного просмотра SDR -> Dolby Vision (для рабочих процессов цветокоррекции Dolby Vision)
• Динамический диапазон / цветовой охват входного видеосигнала
  • SDR BT.709 100 нит
  • SDR Extended BT.709
  • PQ BT.2020 1000 нит
  • PQ P3D65 1000 нит
  • P3D65 Gamma 2.6 (только в режиме Live)
  • Hybrid Log Gamma BT.2100
  • HLG Extended BT.709
  • HLG Extended BT.2100
  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 S-Gamut3 Cine
  • Sony S-Log3 BT.2020
  • ARRI Log C Wide Gamut
  • ARRI LogC4 Wide Gamut 4
  • Panasonic V-log
  • RED Log3G10 Wide Gamut
  • Canon Log 2
  • Canon Log 3
  • BMDFilm Wide Gamut Gen5 (только в режиме Live)
  • DJI D-Log D-Gamut (только в режиме Live)
  • ACEScct (только в режиме Film)
• Динамический диапазон / цветовой охват выходного видеосигнала
  • SDR BT.709 100 нит
  • SDR Extended BT.709
  • PQ BT.2020 1000 нит
  • PQ P3D65 1000 нит
  • PQ BT.2020 6000 нит (только в режиме Live)
  • PQ BT.2020 6000 нит ConstrainP3 (только в режиме Live)
  • PQ BT.2020 8000 нит (только в режиме Live)
  • PQ BT.2020 8000 нит ConstrainP3 (только в режиме Live)
  • PQ BT.2020 10000 нит (только в режиме Live)
  • PQ BT.2020 10000 нит ConstrainP3 (только в режиме Live)
  • Hybrid Log Gamma BT.2100
  • HLG Extended BT.709
  • HLG Extended BT.2100
  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 BT.2020
  • ARRI Log C Wide Gamut
  • ARRI LogC4 Wide Gamut 4
  • ACEScct (только в режиме Film)
• Режим предварительного просмотра SDR
• Компенсация внешнего освещения
• Уровень яркости на выходе PQ: 48-10000 нит
• Ограничение цветового пространства P3 на выходе PQ
• Настройки экспозиции, цветовой температуры и оттенка (Tint)
• Настройки режима TV
  • Управление яркими участками (Highlights): Brightness, Highlight, Super Highlight
  • Цветокоррекция: Lift, Gamma, Gain, Saturation
  • Коррекция камеры: Exposure, Color Temp, Tint
• Настройки режима Live
  • Грейдинг: Lift, Gamma, Gain
  • Настройка мягкости SDR
  • Настройка по стандарту ITU-R BT.2408
• Настройки режима Film
  • Цветовое пространство грейдинга: LogC, ACEScct или S-Log3
  • ACES CDL: Offset, Power, Slope, Saturation
  • Выбор стиля (Look) A/B
  • Стиль (Look) A/B Mix
    • MasterLook
    • MasterBroadcast
    • MasterLookBright
    • MasterLookCool
    • MasterLookLowCon
    • MasterLookSoftColor
    • MasterLookVivid
    • MasterLookWarm
    • MasterPastelD60
    • MasterPastelD65
    • Agfa
    • ARRI K1S1
    • Bleach
    • ClassicFilm
    • Ektachrome
    • FilmBlended
    • FilmBlendedLoCon
    • FujiDI
    • FujiXD
    • GenericFilm
    • Kodachrome
    • ReversalClassic
• Элементы управления предварительным просмотром SDR — Dolby Vision
• Светлые участки (Highlights): Low, Mid, High
• Контрастность: Low, Mid, High



Преобразования HDR через 3D LUT (BBC HLG)

Математическое преобразование динамического диапазона согласно ITU-R BT.2408

• SDR/BT.709 (Scene Referred) в HLG/BT.2100 v1.7
• SDR/BT.709 (Scene Referred) в HLG/BT.2100 Strict v1.7
• SDR/BT.709 (Scene Referred) с UpMap в HLG/BT.2100 v1.7
• SDR/BT.709 (Scene Referred) с UpMap в HLG/BT.2100 Strict v1.7
• SDR/BT.709 (Display Referred) в HLG/BT.2100 v1.7
• SDR/BT.709 (Display Referred) с UpMap в HLG/BT.2100 v1.7
• SDR/BT.2020 (Display Referred) в HLG/BT.2100 v1.7
• SDR/BT.2020 (Display Referred) с UpMap в HLG/BT.2100 v1.7
• PQ 1000 нит (Display Referred) в HLG/BT.2100 v1.7
• PQ 4000 нит (Display Referred) в HLG/BT.2100 v1.7
• S-Log3/BT.2020 100% (Scene Referred) в HLG/BT.2100 v1.7
• S-Log3/BT.2020 200% (Scene Referred / SR-Live) в HLG/BT.2100 v1.7
• HLG/BT.2100 в SDR/BT.709 (Scene Referred) v1.7
• HLG/BT.2100 в SDR/BT.709 (Scene Referred, Strict) v1.7
• HLG/BT.2100 в SDR/BT.709 (Display Referred, Color Appearance Model) v1.7
• HLG/BT.2100 в SDR/BT.709 (Display Referred, Super White) v1.7
• HLG/BT.2100 в PQ 1000 нит (Display Referred) v1.7
• HLG/BT.2100 в SDR/BT.2020 (Display Referred, Super White) v1.7
• SDR/BT.709 (Scene Referred) UpMap в HLG/BT.2100 и далее в SDR/BT.709 (Display Referred) v1.7



Обработка с использованием 3D LUT (NBCU)

LUT, разработанные компанией NBCUniversal Media, LLC

• 1-NBCU_SDR2HLG_DL_v1.1, SDR UpMap в HLG с использованием Display Light v1.1
• 2-NBCU_SDR2HLG_SL_v1, SDR в HLG с использованием Scene Light v1.0
• 3-NBCU_HLG2SDR_DL_v1.1, HLG в SDR с использованием Display Light v1.1
• 4-NBCU_SDR2PQ_DL_v1, SDR UpMap в PQ с использованием Display Light v1.0
• 5-NBCU_PQ2SDR_DL_v1, PQ в SDR с использованием Display Light v1.0
• 7-NBCU_HLG10002PQ_v1, HLG 1000 нит в PQ v1.0



Обработка пользовательских 3D LUT

• Поддержка пользовательских 3D LUT (формат .cube, сетка 33×33×33)
• Тетраэдральная интерполяция LUT
• Настраиваемые параметры цветового пространства, передаточной характеристики и диапазона сигнала
• Энергонезависимая память для 16 фиксированных LUT



Динамическая обработка 3D LUT

• Поддержка сторонних приложений для автоматической загрузки и обработки 3D LUT
• Отображение динамических изменений в реальном времени (передача данных из исходного ПО)
• Поддержка Pomfort Livegrade Pro



Поддерживаемые видеоформаты

• (4K) 4096×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (UltraHD) 3840×2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (2K) 2048×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920×1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1920×1080PsF 23.98, 24, 25, 29.97, 30
• (HD) 1920×1080i 50, 59.94, 60
• (HD) 1280×720p 50, 59.94, 60



Видеовходы

8х 12G/6G/3G/HD BNC, SMPTE 292/424/2081/2082

• YCbCr, 4:2:2, 10 бит
• Single Link 12G/6G-SDI
• Single Link 3G-SDI Level A, SMPTE 425
• Single Link 1.5G-SDI

8х Fiber или HD-BNC (опциональные SFP-модули)

• Коаксиальный SFP-модуль, 12G/6G-SDI, два разъема HD-BNC
• Оптоволоконный SFP-модуль, 12G/6G-SDI, одномодовый (Single Mode), два или один разъем LC, SMPTE 297
• Оптоволоконный SFP-модуль, 3G-SDI, одномодовый (Single Mode), два разъема LC, один LC или один SC, SMPTE 297
• Оптоволоконный SFP-модуль, 3G-SDI, многомодовый (Multi-Mode), два или один разъем LC, SMPTE 297

4х UHD или 8х HD-каналов, SMPTE ST 2110-20

• YCbCr 4:2:2, 10 бит
• Поддержка приема (RX) с резервированием SMPTE ST 2022-7 (классы A, B, C, D)
• Поддержка приема (Rx) от передатчиков типов Narrow и Wide



Видеовыходы

8х 12G/6G/3G/HD BNC, SMPTE 292/424/2081/2082

• YCbCr, 4:2:2, 10 бит
• Single Link 12G/6G-SDI
• Single Link 3G-SDI Level A, SMPTE 425
• Single Link 1.5G-SDI

8х Fiber или HD-BNC (опциональные SFP-модули)

• Коаксиальный SFP-модуль, 12G/6G-SDI, два разъема HD-BNC
• Оптоволоконный SFP-модуль, 12G/6G-SDI, одномодовый (Single Mode), два или один разъем LC, SMPTE 297
• Оптоволоконный SFP-модуль, 3G-SDI, одномодовый (Single Mode), два разъема LC, один LC или один SC, SMPTE 297
• Оптоволоконный SFP-модуль, 3G-SDI, многомодовый (Multi-Mode), два или один разъем LC, SMPTE 297

4х UHD или 8х HD-каналов, SMPTE ST 2110-20

• YCbCr 4:2:2, 10 бит
• Поддержка передачи (Tx) по стандарту SMPTE ST 2022-7
• Передатчики (Tx) работают в режиме Narrow Gapped



Медиа-интерфейсы (In-Band)

• 4 слота SFP28
  • Поддержка модулей SFP стандартов 10 GigE и 25 GigE (модули SFP не входят в комплект)
• Передача медиаданных без сжатия (SMPTE ST 2110-20, 30, 40)
• PTP
• Обнаружение, регистрация и управление по протоколу NMOS
• Поддержка NMOS Tx/Rx в соответствии со стандартами IS-04 v1.3 и IS-05 v1.1
  • LLDP
  • Управление In-Band и Out-of-Band
  • L2, L3 с поддержкой SSM
  • IGMP v2, v3



Режимы работы

• Режим «Только SDI»: поддержка конфигурации до 16×16 12G-SDI (8×8 SDI BNC и 8×8 SDI SFP — оптические и HD-BNC)
• Гибридный режим 1: поддержка комбинации 8×8 12G-SDI BNC и ST 2110
• Гибридный режим 2: поддержка комбинации 8×8 12G-SDI SFP (оптические и HD-BNC) и ST 2110



IP-шлюз

• 8 каналов HD (где «x» — количество входных или выходных каналов шлюза)
• 4 канала UHD

Примеры:

• 4+0, 2+2, 0+4 UHD (например, 4+0 означает: 4 IP-входа → 4 процессора видеосигнала UHD → 4 выхода SDI и/или IP; 0 шлюзов SDI-в-IP)
• 8+0, 4+4, 0+8 HD (например, 8+0 означает: 8 IP-входов → 8 процессоров видеосигнала HD → 8 выходов SDI и/или IP; 0 шлюзов SDI-в-IP)



Обработка видео

• Кадровая синхронизация
• UP/DOWN/CROSS-преобразование
• Преобразование частоты кадров
• Адаптивный к движению деинтерлейсер
• Регулировка параметров видеосигнала (Proc Amp)
• Цветокоррекция
• Преобразование цветового пространства
• Ограничитель диапазона сигнала (Legalizer)
• Стоп-кадр (ручной режим или при потере входного сигнала)
• Генератор маски (заливка фона)
• Генератор тестового сигнала генератор, тестовые сигналы SDR и HDR, движущийся квадрат, наложение текста
• Номинальная задержка видео: 2 кадра
• Регулируемая задержка (0-30 кадров для UHD, 0-60 кадров для HD) с настройкой временных параметров (H и V) в пикселях и строках



Дополнительные данные (Ancillary Data)

• Сквозная передача всех встроенных пакетов ANC при совпадении форматов входа и выхода
• Сквозная передача тайм-кода (LTC, VITC1, VITC2) для различных вариантов преобразования
• Сквозная передача SCTE-104 и скрытых субтитров (Closed Captioning) для различных вариантов преобразования
• Настраиваемые параметры VPID / SDP на выходе: цветовое пространство (Colorimetry), передаточная характеристика (Transfer Characteristic) и диапазон сигнала (Signal Range)
• SMPTE ST 2110-40 (дополнительные данные)



Масштабирование

• Поддержка форматов 4K/UltraHD/2K/HD
  • Увеличение и уменьшение масштаба (Zoom)
  • Изменение положения (Reposition)
  • Область интереса (ROI)
  • Наложение слоев (видеопроцессор), макс. 2 слоя



Аудиовходы

• Частота дискретизации 48 кГц
• 1 выход со встроенным звуком на каждый видеопроцессор (по 16 каналов)
  • 128 каналов, 24 бит, 48 кГц (синхронный режим), SMPTE 299
• 4 потока вывода звука UHD или 8 потоков HD (стандарт ST 2110-30)
  • Режимы 1×16, 2×8, 4×4; до 16 аудиоканалов в потоке, 24 бит, 48 кГц (синхронный режим)
  • Интервалы синхронизации (тайминг) 1us и 125us
• Выход DANTE, 2 разъема RJ-45 (Primary и Secondary)
  • 64 канала, 48 кГц (синхронный режим)
  • PCM 16, PCM 24, PCM 32
• 2 выхода MADI, 2 разъема HD-BNC
  • 128 каналов, 24 бит, AES-10



Аудиовыходы

• Частота дискретизации 48 кГц
• 1 выход со встроенным звуком на каждый видеопроцессор (по 16 каналов)
  • 128 каналов, 24 бит, 48 кГц (синхронный режим), SMPTE 299
• 4 потока вывода звука UHD или 8 потоков HD (стандарт ST 2110-30)
  • Режимы 1×16, 2×8, 4×4; до 16 аудиоканалов в потоке, 24 бит, 48 кГц (синхронный режим)
  • Интервалы синхронизации (тайминг) 1us и 125us
• Выход DANTE, 2 разъема RJ-45 (Primary и Secondary)
  • 64 канала, 48 кГц (синхронный режим)
  • PCM 16, PCM 24, PCM 32
• 2 выхода MADI, 2 разъема HD-BNC
  • 128 каналов, 24 бит, AES-10



Обработка звука

• Матрица коммутации моноаудио 459×448; маршрутизация «один к одному» или «один ко многим»
  • Входы: 256 (встроенный SDI-звук), 128 (SMPTE 2110-30), 64 (DANTE), 128 (MADI), 4 стереомикса (8 каналов), 3 генератора тонального сигнала
  • Выходы: 128 (от видеопроцессоров — в потоки встроенного SDI-звука и ST 2110-30), 64 (DANTE), 128 (MADI)
• Элементы регулировки входного сигнала для каждого канала
  • Усиление: от +18 до -18 дБ с шагом 0,5 дБ
  • Инверсия фазы
• Элементы регулировки входного сигнала для каждого канала
  • Задержка: от 0 до +0,25 с с шагом 20,8us
• Возможность автоматической синхронизации задержки аудио с настройками задержки видеосигнала
• Четыре независимых процессора для сведения многоканального звука (5.1 или 7.1) в стерео с регулировкой усиления
• Поддержка высококачественного преобразования частоты дискретизации (SRC) на всех аудиовходах
• Режим обхода SRC для аудиосигналов, отличных от PCM (например, Dolby E, AC-3 и т. д.)
• Элементы регулировки выходного сигнала для каждого канала
  • Усиление: от +18 до -18 дБ с шагом 0,5 дБ
  • Инверсия фазы
• Регуляторы выходного сигнала для каждого канала
  • Задержка от 0 до +2,5 с с шагом 20, us
• Генератор тестового сигнала (тишина, 400 Гц, 1 кГц)
• Управление аудиогруппами



Аналоговый вход Reference

• Внешний, 1 разъем BNC
  • Сигнал Blackburst или трехуровневая синхронизация (tri-level sync)



Аналоговый выход Reference

• Внешний, 1 разъем BNC
  • Сигнал Blackburst или трехуровневая синхронизация (tri-level sync)
  • Настраиваемый



Genlock

• Аналоговый вход опорного сигнала
• PTPv2 SMPTE ST 2059-2 / IEEE 1588-2008
  • Только In-Band (внутриполосная передача)
• Автономный режим (Free run)



Сетевые интерфейсы управления

• 1 разъем RJ-45, Ethernet 10/100/1000
  • Встроенный веб-сервер для удаленного управления
  • Интерфейс REST
• 2 разъема RJ-45, Ethernet 10/100/1000
  • Dante Controller
• 4 медиаинтерфейса SFP28
  • Обнаружение, регистрация и управление по протоколу NMOS



Пользовательский интерфейс

• Веб-интерфейс AJA (webUI)
• Dante Controller, Dante Domain Manager и приложения для сетевого управления
• Цветной LCD-дисплей и кнопочная панель с подсветкой
• Две поворотных ручки с функцией нажатия
• LED-индикаторы



Предустановки (пресеты)

• Система, видеопроцессор, аудиопроцессор, пользовательские 3D LUT, конфигурация IP, а также отдельные параметры компонентов



Размеры (Ш x Г x В)

• 1RU. 444.5×406.4×44.45 мм



Вес

• 3,6 кг



Питание

• 100-240 В AC, 50/60 Гц (два блока питания с резервированием); типичное потребление 70Вт, макс. — 90 Вт


Условия эксплуатации

• Рабочая температура: от 0 до 40°C
• Температура хранения (питание отключено): от -40 до 60°C
• Рабочая относительная влажность: 10-90%
• Рабочая высота:
