Декодирование

• Поддержка протоколов NDI High Bandwidth, NDI HX2, NDI HX3, SRT, MPEG-TS (over RTP/UDP/RIST), RTMP, RTSP, HLS, HTTP и ZIXI
• Поддержка различных схем компоновки мультивью:
  • — Режим «Один экран» (Single View): декодирование 1 потока H.264, H.265, SpeedHQ или MPEG2 с разрешением до 4096×2160p60
  • — Режим «Картинка в картинке» (PiP): декодирование 2 потоков H.264, H.265, SpeedHQ или MPEG2 с разрешением до 1920×1080p60 (одновременно может декодироваться только один видеосигнал в формате NDI High Bandwidth или MPEG2)
  • — Режим «Четыре экрана» (Quad view): декодирование 4 потоков H.264 или H.265 с разрешением до 1920×1080p60
• Поддержка декодирования звука в форматах AAC, MP3, AC3, Opus и G.711
• Поддержка NDI 6.3



Характеристики вывода

HDMI:

• Максимальные параметры вывода: 4096×2160 60 кадров/с, 4:4:4 (8 бит) или 4:2:2 (12 бит)
• Поддержка вывода 8-канального звука (48/96 кГц)
• Поддержка HDR (PQ/HLG)

SDI:

• Максимальные параметры вывода: 4096×2160 60 кадров/с 4:2:2 (12 бит)
• Поддержка вывода 8-канального звука (48/96 кГц)
• Поддержка скрытых субтитров (Closed Caption) в соответствии со стандартами CEA-608 или CEA-708 (встроенный CEA-608)
• Поддержка HDR (PQ/HLG) через метаданные ANC



Прочее

• Расширенная настройка и мониторинг состояния устройства через интуитивно понятный веб-интерфейс или встроенные органы управления
• Регистрация в Control Hub или Zixi ZEN Master для удаленного централизованного управления
• Поддержка превью выходного изображения и управления PTZ-камерами
• Предоставление HTTP API
• LED-индикаторы состояния
• Форм-фактор: 120 мм (Д) x 79,3 мм (Ш) x 24,5 мм (В)

Спецификация Magewell Pro Convert IP to HDMI 4K

Декодирование

• Поддержка различных режимов вывода для декодирования сигналов с разными протоколами.
• Один экран (Single Screen)
  • Количество каналов декодирования: 1
  • Поддерживаемые протоколы: NDI High Bandwidth, NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и ZIXI
  • Форматы: H.264, H.265, SpeedHQ, MPEG2
  • Разрешение: до 4096×2160p60
• Режим «Картинка в картинке» (PiP)
  • Количество каналов декодирования: 2
  • Поддерживаемые протоколы: NDI High Bandwidth*, NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и ZIXI
  • Форматы: H.264, H.265, SpeedHQ, MPEG2*
  • Разрешение: до 1920×1080p60
  • *Примечание: Поддерживается декодирование только одного канала в формате NDI High Bandwidth или MPEG2.
• Четыре экрана (Quad Screen)
  • Количество каналов декодирования: 4
  • Поддерживаемые протоколы: NDI HX2, NDI HX3, MPEG-TS (через RTP/UDP/SRT/RIST), RTMP, RTSP, HTTP, HLS и ZIXI
  • Форматы: H.264, H.265
  • Разрешение: до 1920×1080p60
• Поддержка декодирования аудиоформатов, включая AAC, MP3, AC3, Opus и G.711
• Поддержка NDI 6.3


Вывод по HDMI

• Максимальные параметры вывода:4096×2160, 60 кадр/с, 4:4:4 (8 бит) или 4:2:2 (12 бит)
• Поддерживаемые форматы вывода:
  • 4096×2160p 23.98/24/25/29.97/30/50/59.94/60 256:135
  • 3840×2160p 23.98/24/25/29.97/30/50/59.94/60 16:9
  • 1920×1080p 24/25/29.97/30/59.94/60 16:9
  • 1920×1080i 50/59.94/60 16:9
  • 1280×720p 23.98/24/25/29.97/30/50/59.94/60 16:9
  • 720×576i 50 16:9/4:3
  • 720×480i 59.94 16:9/4:3
• Поддержка цветовых пространств: BT.601/BT.709/BT.2020
• Поддержка HDR (PQ/HLG)
• Поддержка вывода 8-канального звука (48/96 кГц)
• Интерфейс HDMI: HDMI 2.0


Вывода по SDI

• Максимальные параметры вывода:4096×2160, 60 кадр/с, 4:2:2 (12 бит)
• Поддерживаемые форматы вывода:
  • 4096×2160p 23.98/24/25/29.97/30/50/59.94/60 256:135
  • 3840×2160p 23.98/24/25/29.97/30/50/59.94/60 16:9
  • 1920×1080p 24/25/29.97/30/59.94/60 16:9
  • 1920×1080i 50/59.94/60 16:9
  • 1280×720p 23.98/24/25/29.97/30/50/59.94/60 16:9
  • 720×576i 50 16:9/4:3
  • 720×480i 59.94 16:9/4:3
• Вывод сигналов YUV (стандарты BT.601, BT.709, BT.2020)
• Аудиовыход: 8 каналов, 48 кГц
• Выходной интерфейс SD/HD/3G/6G/12G-SDI
• Поддержка стандартов SD (ST 259), HD (ST 292), 3Ga (ST 425), 3Gb (ST 425), 3Gb-DL (ST 425), 3Gb-DS (ST 425), 6G (ST 2081), 12G (ST 2082)
• Поддержка скрытых субтитров (Closed Caption) форматов CEA-608 или CEA-708 (в том числе CEA-608, встроенных в поток)
• Вывод HDR-сигнала (PQ / HLG) с использованием метаданных ANC
• Передача сигналов 12G-SDI на расстояние до 55 м, 6G-SDI — до 75 м, 3G-SDI — до 130 м


Настройка и управление

• Поддержка регистрации в Control Hub и Zixi ZEN Master для удаленного централизованного управления
• Наличие инструментов веб-интерфейса (WebUI)
• Предоставление исчерпывающей информации об устройстве и декодируемых сигналах в режиме реального времени
• Поддержка предварительного просмотра выходного изображения и управления PTZ
• Настройка параметров декодирования и вывода аудио- и видеосигналов (включая OSD, деинтерлейсинг, формат видео, усиление аудио, частоту дискретизации и т. д.)
• Поддержка обновления прошивки
• Поддержка проверки связи (Ping), импорта и экспорта файлов конфигурации, настройки сетевого подключения и т. д.
• Поддержка функции USB NET
• Поддержка веб-браузеров Edge, Firefox, Chrome, Safari и Opera
• Поддержка HTTP API


Кнопки управления управления

• Поворотная кнопка :
  • Вращение: переключение опций
  • Нажатие: вызов меню, вход в выбранную опцию или подтверждение выбора


Сетевой интерфейс

• 10/100/1000Mbps Ethernet
• IEEE 802.3af PoE+


USB-интерфейс

• USB 3.0 Type-C
  • Блок питания 12V, 20 W
  • USB-сеть
• USB 3.0 Type-A
  • Подключение периферийных устройств (клавиатуры и/или мыши) для настройки параметров устройства


Звуковой интерфейс

• 3.5мм LINE OUT

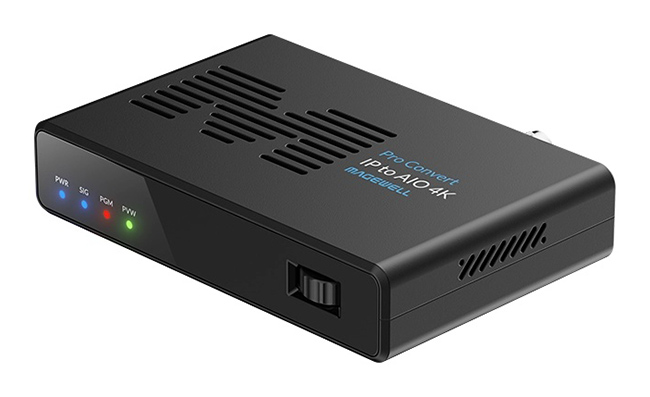

LED-индикатор

• Индикатор питания (PWR)
  • Горит: питание подключено
  • Не горит: питание отключено
• Индикатор состояния декодирования (SIG)
  • Синий: все выбранные источники (в режиме одноканального или многоканального декодирования) работают нормально
  • Красный: во всех выбранных источниках (в режиме одноканального или многоканального декодирования) наблюдаются сбои
  • Зеленый: в режиме многоканального декодирования одновременно присутствуют как нормально работающие, так и проблемные источники
  • Не горит: источники для декодирования не выбраны
• Индикаторы Tally
  • Индикатор Program (PGM): красный цвет означает, что подключенный NDI-источник выведен в эфир
  • Индикатор Preview (PVW): зеленый цвет означает, что подключенный NDI-источник находится в режиме предварительного просмотра


Монтажные точки

• Монтажные точки Φ6.5mm


Форм-фактор (Д х Ш х В)

• 120 мм x 79.3мм x 24.5мм


Питание

• 12V макс: ~1.26A
• Максимальное энергопотребление: ~15.1W


Рабочие условия

• Рабочая температура: от 0 до 40 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсаци
