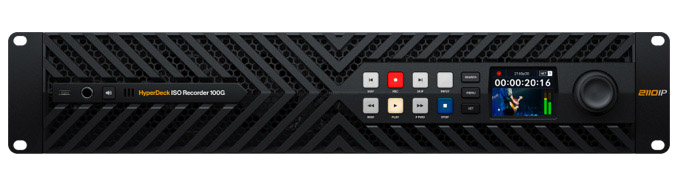

Blackmagic HyperDeck ISO Recorder 100G

Рекордер для прямых трансляций с поддержкой 2110 IP VIDEO

Модель HyperDeck ISO Recorder 100G способна записывать контент из восьми камер одновременно в режиме лайв. Материал можно хранить для дальнейшего монтажа или использовать для создания видеоповторов в приложении DaVinci Resolve. Файлы записываются в формате ProRes непосредственно в сетевое хранилище, что позволяет повысить продолжительность записи. Этот рекордер способен через один порт 100G 2110 IP VIDEO передавать все восемь видеоканалов. Можно также подсоединить Blackmagic SDI Expander 8×12G, чтобы увеличить количество разъемов 12G-SDI. Кроме того, это устройство позволяет воспроизводить все восемь каналов, что облегчает тестирование.

Технические характеристики:

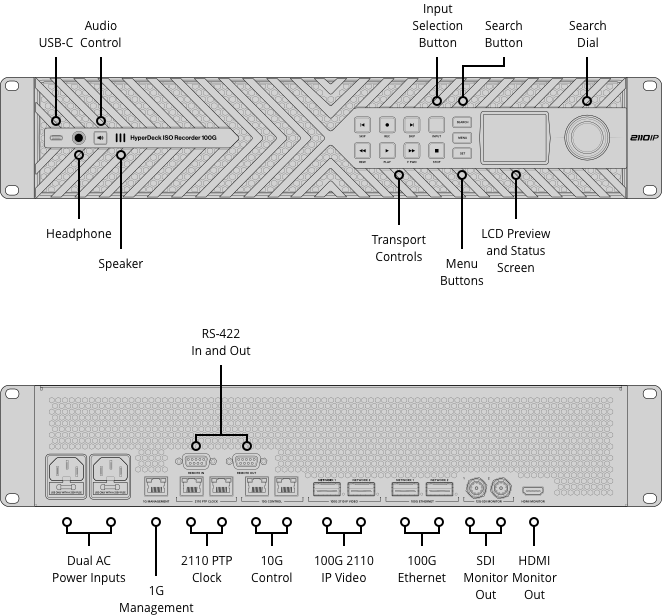

Разъемы

100G 2110 IP Networks

• Два порта QSFP28 100G.
• Поддержка резервирования IP-потоков через две сети 2110 по стандарту ST 2022-7.

Сендеры и ресиверы на парные порты 100G

• 8х Ultra HD или 8х HD

100G Ethernet

• Два порта QSFP28 100G

10G для управления через сеть

• Два порта 10G Ethernet (RJ-45) для управления по спецификациям NMOS

Синхронизация по сети

• Два порта Ethernet (RJ-45) для согласования сигналов по PTP-протоколом 2110

1G для администрирования

• Один порт Ethernet (RJ-45). Поддержка 10/100/1000 BASE-T. Для настройки с помощью программы HyperDeck Setup и обновления ПО.

Выходы SDI для мониторинга

• 2

Выходы HDMI для мониторинга

• 1

Скорость передачи через SDI

• 1,5 Гбит/с, 3 Гбит/с, 6 Гбит/с, 12 Гбит/с

Вывод аналогового звука

• Один 6.35-мм разъем для наушников

Ввод IP-аудио по стандарту SMPTE ST 2110

• 16 каналов вложенного звука в каждом потоке IP-видео ST 2110 через 100G Ethernet

Вывод IP-аудио по стандарту SMPTE ST 2110

• 16 каналов вложенного звука в каждом потоке IP-видео ST 2110 через 100G Ethernet

Вывод звука через SDI

• 16-канальный вложенный звук

Вывод звука через HDMI

• 8-канальный вложенный звук

Подключение к компьютеру

• Один порт USB-С для настройки с помощью утилиты HyperDeck Setup и обновления ПО

Питание

• Два входа питания IEC C14

Стандарты

Форматы HD

• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Форматы Ultra HD

• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Форматы 4K DCI

• 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI

Стандарты SMPTE

• SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A и 2081-10, SMPTE 2082-1, SMPTE 2082-10, SMPTE 2084, SMPTE 2108-1

Поддержка форматов HDMI

• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Дискретизация звука

• Телевизионный стандарт (разрядность 24 бита, частота дискретизации 48 кГц)

Цветовая субдискретизация

• 4:2:2 YUV

Глубина цвета

• 10 бит

Цветовое пространство

• Rec. 709, Rec. 2020

Поддержка HDR

• Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084

Стандарты IP-видео

SMPTE ST 2110-20 (несжатое видео)

• IGMP v3

SMPTE ST 2110-21 (последовательность трафика)

• Сендер: узкая полоса
• Ресивер: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача

SMPTE 2110-30 (PCM)

• Уровень согласования аудио: уровень C

SMPTE ST 2110-40 (дополнительные данные)

• Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические HDR-метаданные.

Кодек

• Кодек Blackmagic IP10 (как опция) для преобразования форматов 2160p/59,94 и 2160p/60 в IP-видео ST 2110

Протокол PTP

• IEEE 1588-2008 (PTP v2)
• ST 2059-1
• ST 2059-2

NMOS IS-04 (обнаружение и регистрация)

• v1.3.2
• Одноранговая сеть через mDNS/DNS-SD

NMOS IS-05 (установка связи)

• v1.1.2

NMOS BCP00201

• Стандартная группировка

NMOS BCP00401

• Спецификации приемника

Звук

Наушники

• Передний разъем под наушники для мониторинга звука

Встроенный динамик

• Передний монодинамик для мониторинга звука

Управление звуком

• На передней панели есть кнопка, которая при нажатии временно включает динамик; при двойном нажатии переводит динамик в включенный или выключенный режим; при нажатии и удерживании можно регулировать громкость с помощью круглой ручки

Обработка

Кодер ProRes

• Встроенный аппаратный кодер поддерживает одновременное кодирование в ProRes до восьми каналов Ultra HD в реальном времени

Запись по сети

Запись контента в сетевое хранилище через 100G Ethernet

Поддерживаемые кодеки

Видеокодеки

• ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime для всех форматов до 2160p/60.

Аудиокодеки

• PCM: 2, 4, 8 или 16 каналов

Управление

Встроенная панель управления

• 16 кнопок для управления устройством и воспроизведением, поворотная ручка поиска с механизмом фиксации и цветной ЖК-дисплей 2,2 дюйма.

Внешнее управление

• Порт RS-422 для управления декой, запуск/остановка записи по сигналу с IP-видео ST 2110 и по тайм-коду. Есть Blackmagic HyperDeck Ethernet Protocol. Поддержка удаленного управления передачей файлов по протоколам FTP и HTTP с помощью вебдиспетчера данных.

Дисплей

Встроенный ЖК-дисплей 2.2″ для мониторинга видео, вывод его формата, индикаторов звука, тайм-кода и меню настроек. Для перехода между всеми доступными источниками можно использовать поворотную ручку, расположенную на передней панели.

Программное обеспечение

ПО в комплекте

• Blackmagic OS
• Blackmagic HyperDeck Setup

Обновление ПО

• При запуске системы или с помощью утилиты Blackmagic HyperDeck Setup через порт USB

Операционные системы

• Mac 15.0 Sequoia,
  Mac 26.0 Tahoe или более поздней версии.
• Windows 11

Питание

Питание

• Два встроенных блока питания 100-240 В (AC) 50/60 Гц

Входы питания

• Два гнезда IEC C14

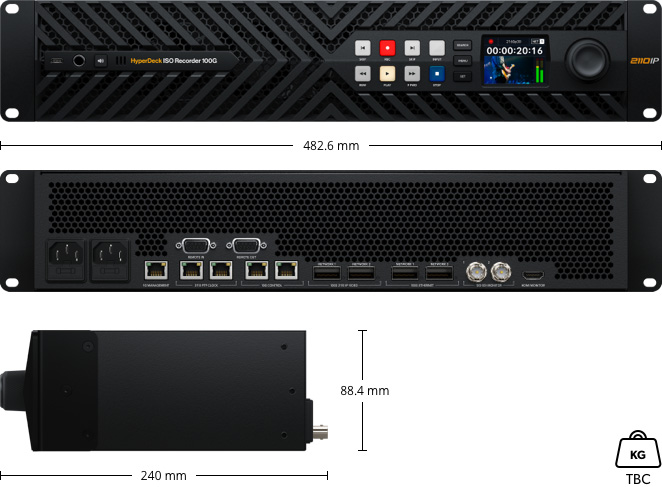

Физические параметры

Физическая установка

• 2 места в стойке

Условия эксплуатации

Рабочая температура

• От 0 до 40 °C

Температура хранения

• От -20 до 60 °C

Относительная влажность

• От 0% до 90% без конденсации

Комплект поставки

• HyperDeck ISO Recorder 100G
• Приветственный пакет с QR-кодом для загрузки ПО

Гарантия

• Ограниченная гарантия производителя сроком на 1 год
