Два слота PCIe 4.0 с выделенными интерфейсами Thunderbolt 5 для каждой платы

Некоторые новейшие компьютеры, такие как MacBook Pro (M4 Pro/M4 Max), Mac mini (M4 Pro), Mac Studio (M3 Ultra/M4 Max) и некоторые компьютеры Windows обладают сразу несколькими портами Thunderbolt 5, каждый со своей независимой шиной. Echo II DV T5 Rackmount разработан для полной реализации возможностей этих рабочих станций.

Вместо распределения пропускной способности между слотами, каждая установленная плата использует выделенный интерфейс Thunderbolt 5, обеспечивая полную пропускную способность PCIe. Это означает, что вы можете одновременно использовать две высокопроизводительные карты PCIe на полной мощности — идеально для ввода-вывода DV, сверхбыстрых хранилищ NVMe и многопортовых рабочих процессов Ethernet 10 и 25 Гбит/с.

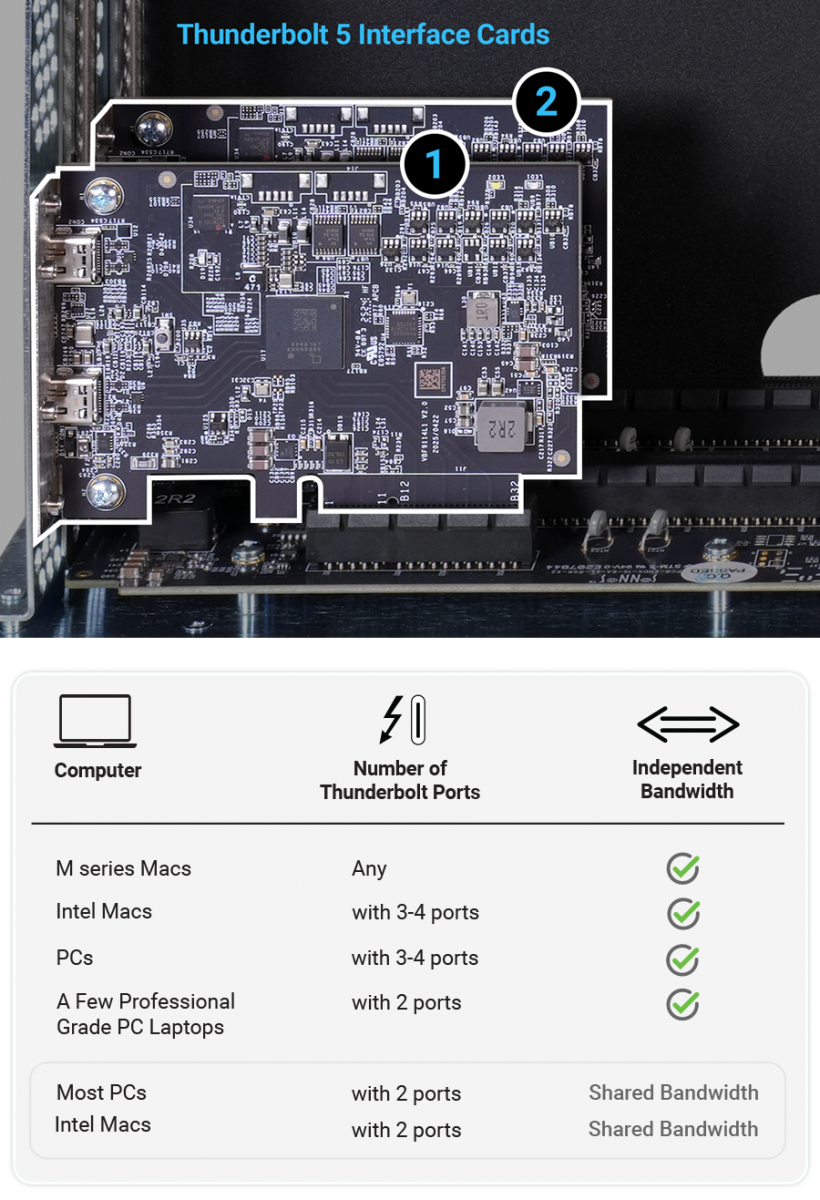

Выделенный Thunderbolt 5 для каждой установленной платы

Echo II DV T5 Rackmount обеспечивает полную пропускную способность для двух установленных PCIe-плат при подключении к двум портам Thunderbolt компьютера — 6000 МБ/с для компьютеров с Thunderbolt 5 и 2880 МБ/с для компьютеров с Thunderbolt 4 и 3.

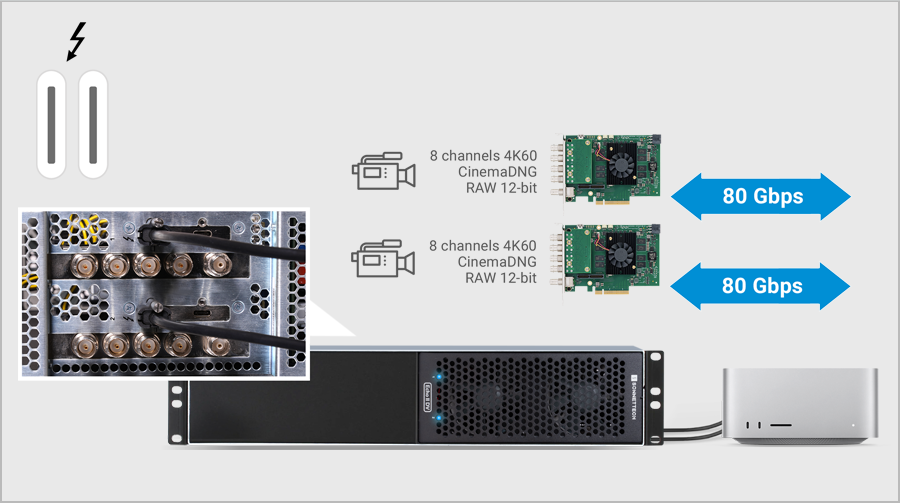

Подключение двух плат через Thunderbolt 5

Подключите две карты ввода-вывода или другие карты с полной пропускной способностью PCIe 6000 МБ/с для каждой напрямую к двум портам Thunderbolt 5.

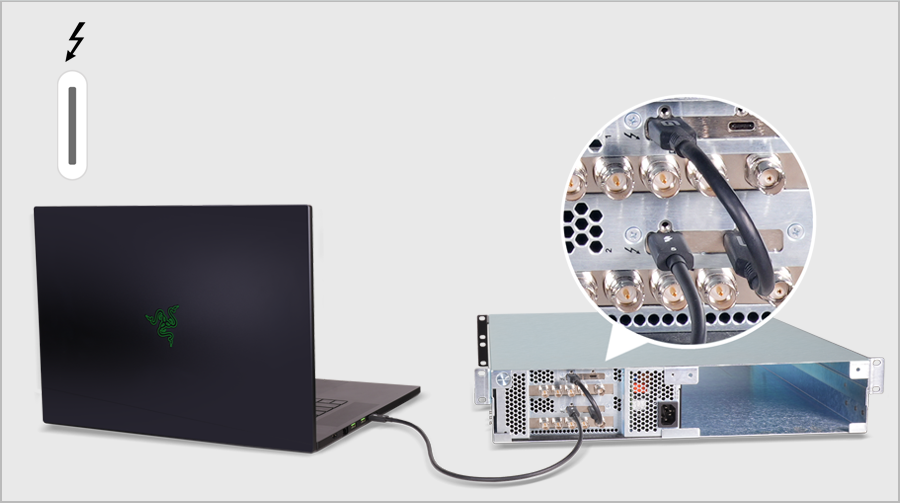

Подключение одной платы через Thunderbolt 5

Также работает с компьютерами, имеющими только один доступный порт Thunderbolt.

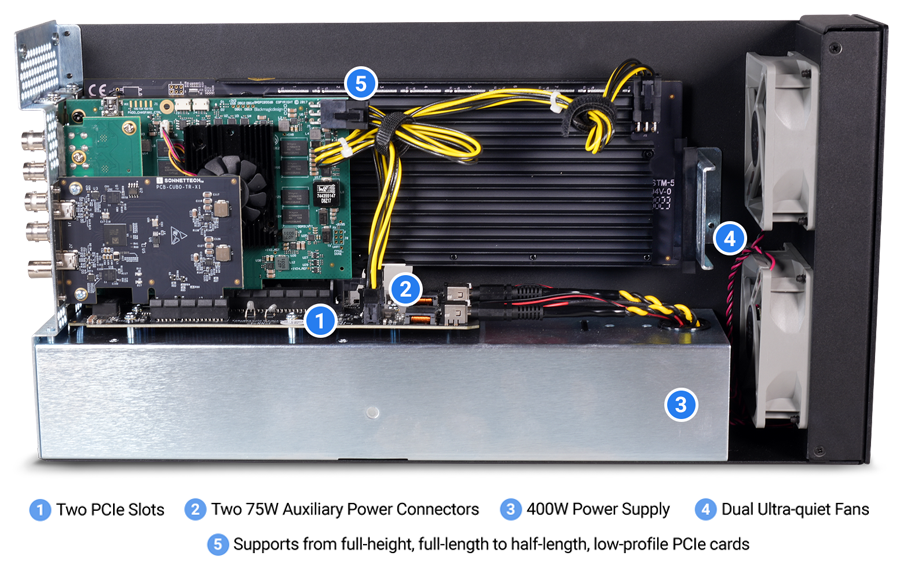

Производительность и возможности — два слота PCIe 4.0 и запас мощности

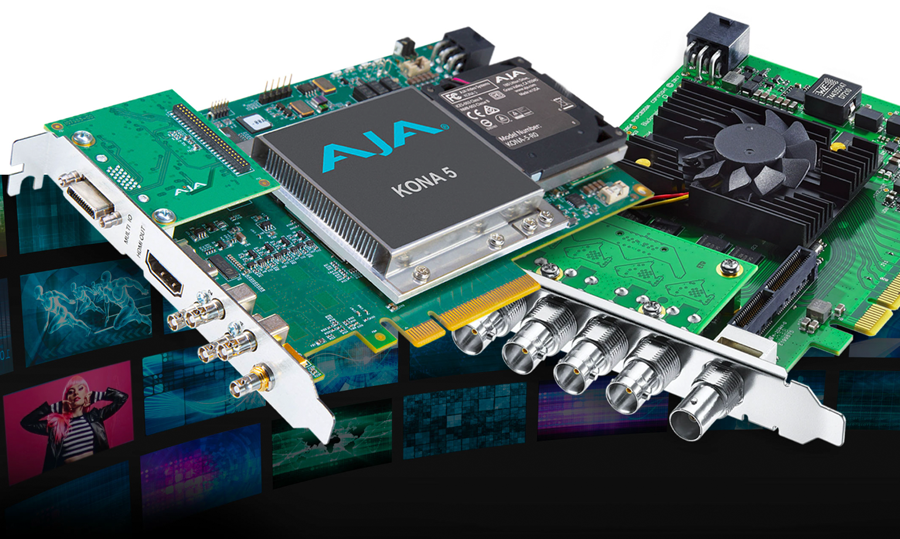

Echo II DV T5 Rackmount оснащен двумя слотами PCIe x16 с поддержкой широкого спектра плат. Для энергоемких плат Echo II DV T5 имеет встроенный блок питания мощностью 400 Вт и два дополнительных разъема питания мощностью 75 Вт (по одному на каждый слот) для энергоемких плат, таких как AJA Kona 5, Blackmagic DeckLink 8K Pro G2 и Avid Pro Tools | HDX. В конструкции корпуса не предусмотрена кнопка питания, так что корпус Echo II DV T5 автоматически включается и выключается вместе с подключенным компьютером.

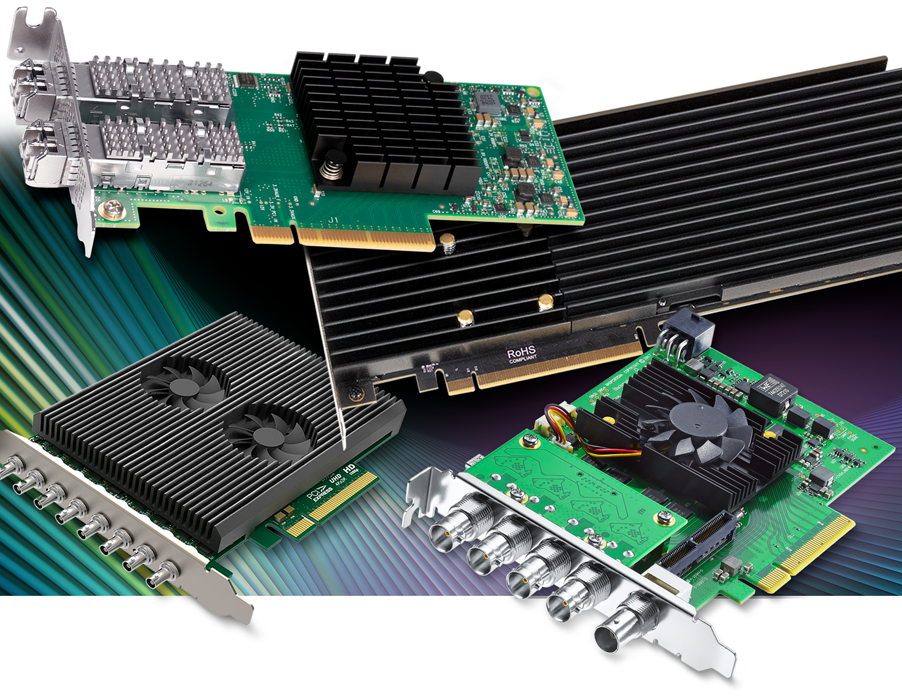

Поддерживает практически любые совместимые с Thunderbolt платы PCIe без графического процессора

Шасси Echo II DV T5 Rackmount поддерживает установку полноразмерных плат одинарной ширины без графического процессора, что позволяет установит практически любую совместимую с Thunderbolt платы PCIe 4.0, 3.0, 2.0 и 1.1, включая платы захвата, потоковой передачи и транскодирования видео; SSD-накопители; аудиопроцессоры DSP; многопортовые Ethernet-порты 10 Гбит/с и 25 Гбит/с; адаптеры хост-шины SAS или SATA и другие/

Не уверены, совместима ли ваша карта? Sonnet составили список совместимых карт.

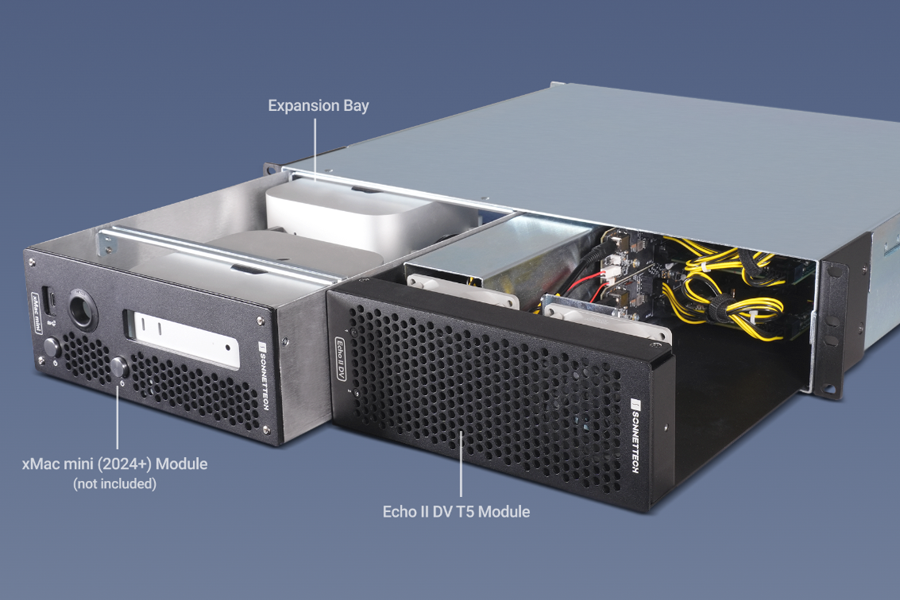

Расширяйте возможности

Echo II DV T5 — основной модуль рэкового корпуса Echo II DV T5 Rackmount — занимает половину стоечного корпуса, оставляя место для дополнительного модуля расширения Sonnet. Если ваш компьютер (например, Mac Studio M4 Max или M3 Ultra) имеет четыре порта Thunderbolt 5, вы можете установить второй модуль Echo II DV T5 для одновременной работы с 4х платами PCIe с полной пропускной способностью. В качестве альтернативы можно выбрать модуль Echo III для подключения трех полноразмерных плат через один кабель Thunderbolt.

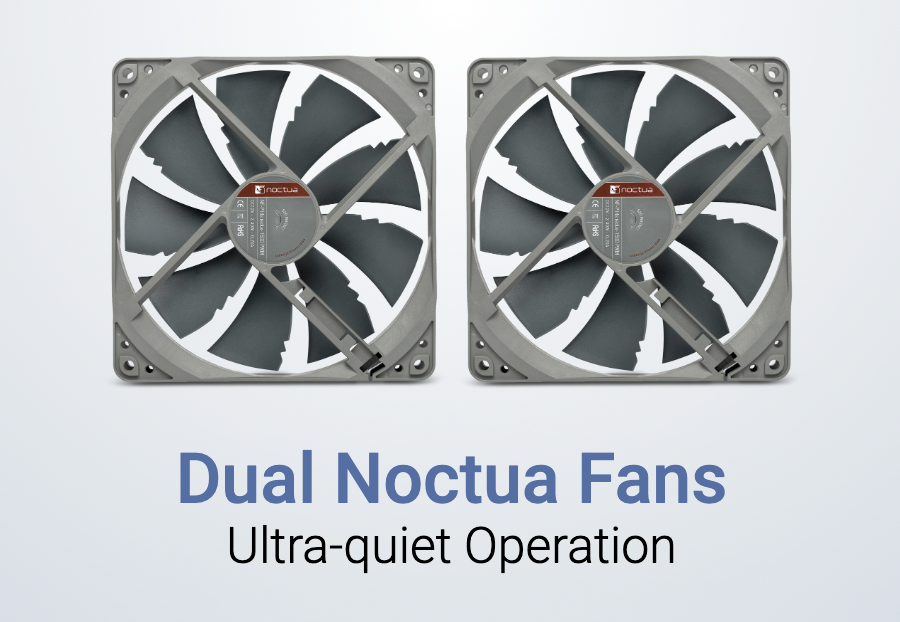

Два вентилятора Noctua — Сверхтихая работа с уровнем шума 17 дБА

Echo II DV T5 Rackmount подходит для использования в условиях повышенной чувствительности к шуму. Обеспечивая сверхтихую работу, два вентилятора Noctua работают с уровнем шума ниже рекомендованного предела в 20 дБА для студий звукозаписи и вещания. Вентиляторы также имеют терморегулирование, автоматически повышая и уменьшая скорость вращения по мере необходимости, а корпус обеспечивает оптимизированный воздушный поток для эффективного охлаждения установленных внутри корпуса плат.

Рэковые рельсы комплекте

Корпус Echo II DV T5 Rackmount оснащен регулируемыми направляющими для установки в стойку, что позволяет надежно закрепить его в стойках различной глубины от 16 до 24 дюймов.

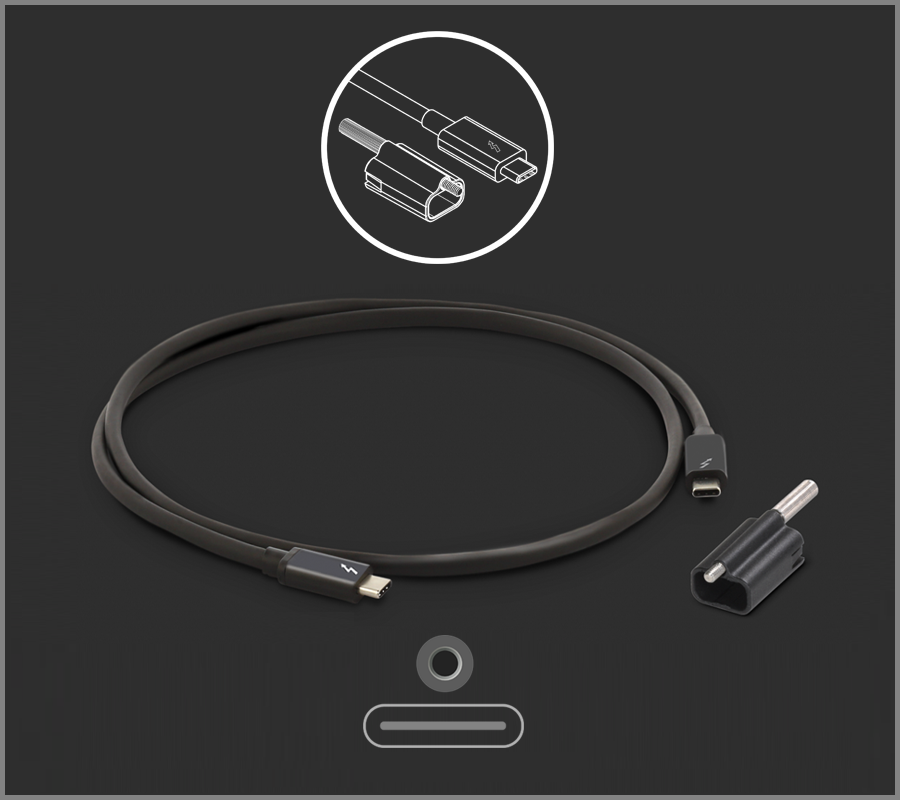

Кабели Thunderbolt 5 и ThunderLok в комплекте

В комплекте поставки идут два кабеля Thunderbolt 5. Кабели полностью совместимы с Thunderbolt 5, 4 и 3, а также с USB4. В комплект также входят три фиксатора разъема ThunderLok для предотвращения случайного отсоединения кабелей.

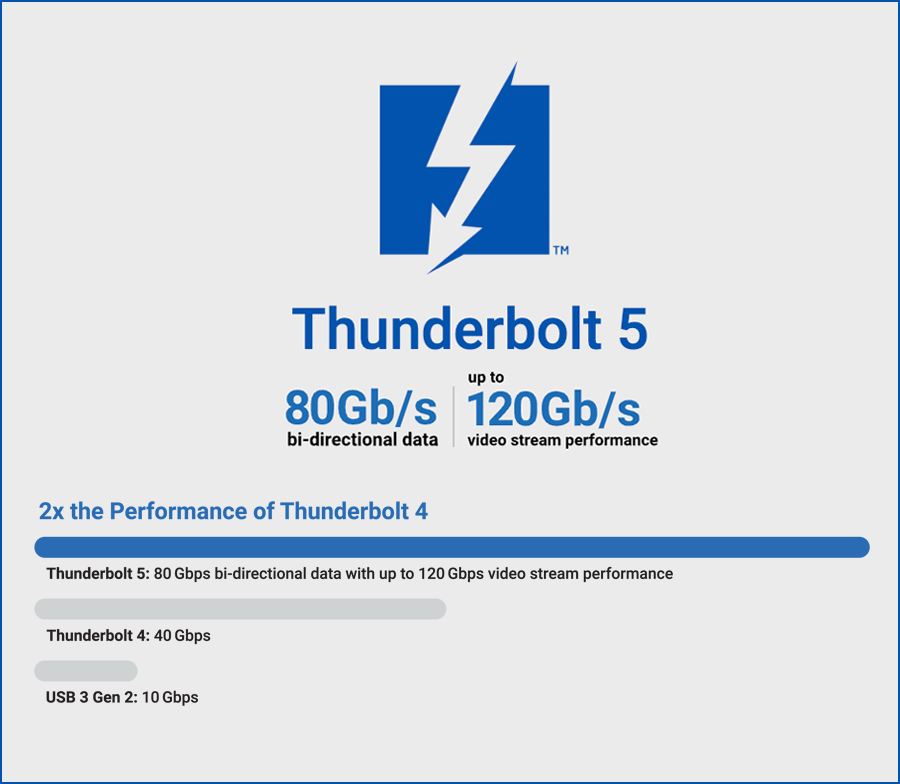

Thunderbolt 5 — производительность будущего уже сегодня

Echo II DV T5 Rackmount обладает интерфейсом Thunderbolt 5 для максимальной производительности установленных PCIe-плат. Благодаря скорости двунаправленной передачи данных 80 Гбит/с — вдвое выше, чем у Thunderbolt 4 — и до 120 Гбит/с для более высокой пропускной способности видеопотока вы сможете вывести производительность на новый уровень.

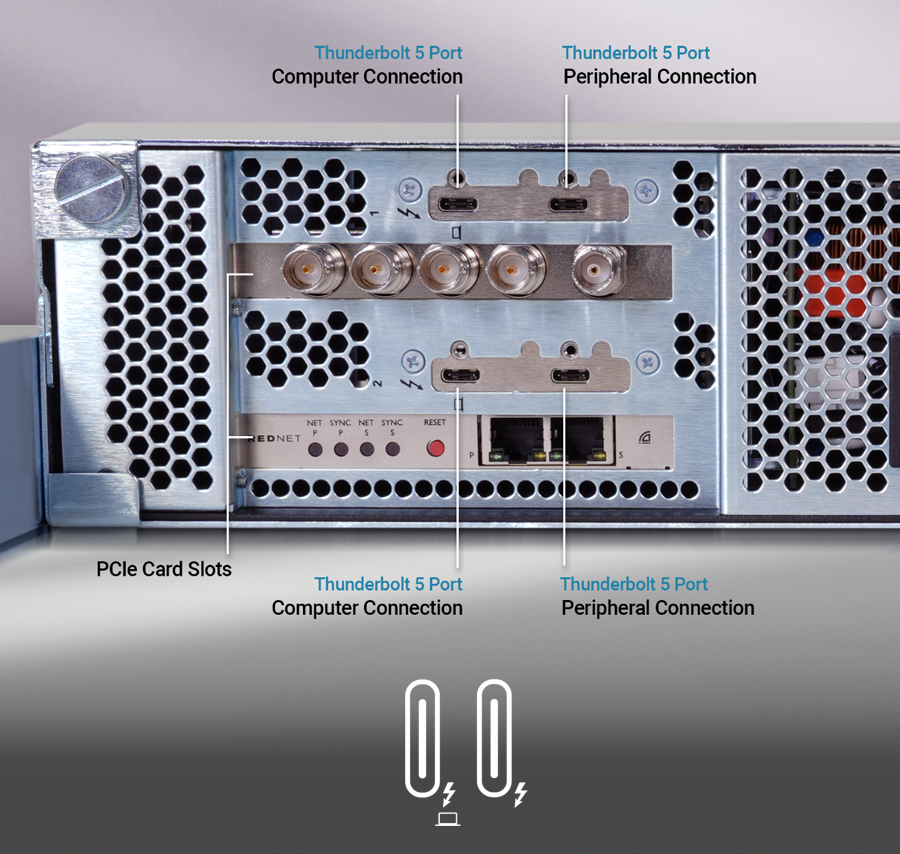

Больше высокоскоростных подключений

Echo II DV T5 Rackmount оснащен 2х двухпортовыми высокоскоростными интерфейсами Thunderbolt 5, обеспечивающими максимальную пропускную способность каждой установленной PCIe-платы.

Два порта зарезервированы для подключения к компьютеру, а дополнительные порты позволяют подключать периферийные устройства Thunderbolt или USB:

• Подключение до четырех дополнительных устройств Thunderbolt
  Дополнительный порт поддерживает периферийные устройства Thunderbolt 5, 4 и 3

• Поддержка периферийных устройств USB 80 Гбит/с, 40 Гбит/с, 20 Гбит/с и 10 Гбит/с
  Подключите сверхбыстрое USB-устройство к любому из дополнительных портов Thunderbolt

• Питание периферийных устройств
  Дополнительный порт Thunderbolt обеспечивает питание до 15Вт

• Поддержка подключения одного 8K-дисплея
  Вы даже можете подключить через компьютерный порт Thunderbolt дисплей с разрешением до 8K (зависит от мощности компьютера)

СОВМЕСТИМОСТЬ

Совместимость с Mac

• Mac с macOS 14+ с портами Thunderbolt 5, Thunderbolt 4, Thunderbolt/USB4 или Thunderbolt 3
• совместим с macOS Tahoe

Совместимость с Windows

• Компьютер с Windows 11 с портами Thunderbolt 5, Thunderbolt 4 и USB4

Совместимость с Linux

• Компьютер Linux Kernel 6.1 или 6.12 с портами Thunderbolt 5, Thunderbolt 4 и USB4

Совместимость с PCIe-картами

• Список совместимых карт PCIe

АППАРАТНАЯ ЧАСТЬ

Парт.номер

• ECHO-2RDV-T5

Гарантия

• 1 год

Форм-фактор

• 2U рэковая система расширения Thunderbolt

Внешние коннекторы

• Четыре порта Thunderbolt
• Питание (C14-type)

Компьютерные порты Thunderbolt 5

• Поддерживаемые кабели
  • Кабели Thunderbolt 5 или Thunderbolt 4
• Неподдерживаемые кабели
  • Оптические кабели Thunderbolt

Периферийные порты Thunderbolt

• Совместимость
  • С разъемом USB-C
• Поддерживаемые периферийные устройства
  • Устройства Thunderbolt 5, 4, 3
  • Устройства USB4, 3, 2, 1
  • Мониторы Thunderbolt 5, 4, 3 и USB-C
  • Мониторы DisplayPort и HDMI (требуется совместимый с Thunderbolt адаптер, продается отдельно)

Внутренний коннектор

• Два 6-контактных вспомогательных кабеля для плат, которым требуется дополнительное питание

Слот расширения

• Два x16 механический (x4 электрический) PCIe 4.0

Поддерживаемые PCIe-платы

• Две полноразмерные PCIe-платы полной длинны, полной высоты и одинарной ширины

Источник питания

• Универсальный 400W, 115-230V AC, 50-60 Hz

Рабочая температура

• от 0˚C до 35˚C

Габариты Д x Ш x В

• 48.3×41.9×9.1 см

Вес

• 10.5 кг

Соответствие

• RoHS 3 (Directive 2015/863)
• IEC62368-1 and IEC62368-2

Состав комплекта

• Система расширения Echo II DV T5
• Универсальный адаптер питания
• Кабель питания
• Два вспомогательных кабеля питания 6-pin to 6-pin
• Два кабеля Thunderbolt 5 длиной 0,8 метра
• Фиксатор разъёма ThunderLok-A
• Документация
