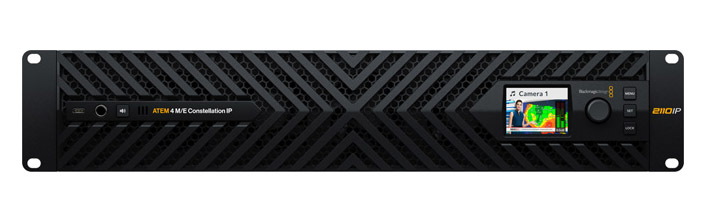

Blackmagic ATEM 4 M/E Constellation IP

Видеомикшер для прямых трансляций с поддержкой SMPTE-2110

ATEM 4 M/E Constellation IP — это мощный видеомикшер, который соответствует стандарту SMPTE ST 2110 и имеет высокоскоростные порты 100G Ethernet. К ним можно подключить конвертеры, позволяющие использовать традиционные разъемы 12G-SDI или частые порты для IP-видео SMPTE ST 2110. Кроме того, все IP-соединения полностью резервированы по стандарту SMPTE ST 2022-7. Всего можно использовать 32 входа и 32 выхода, 16 модулей управления, 4 режима для многооконного мониторинга и 2 режима SuperSource для добавления 12 видеоэффектов.

Технические характеристики:

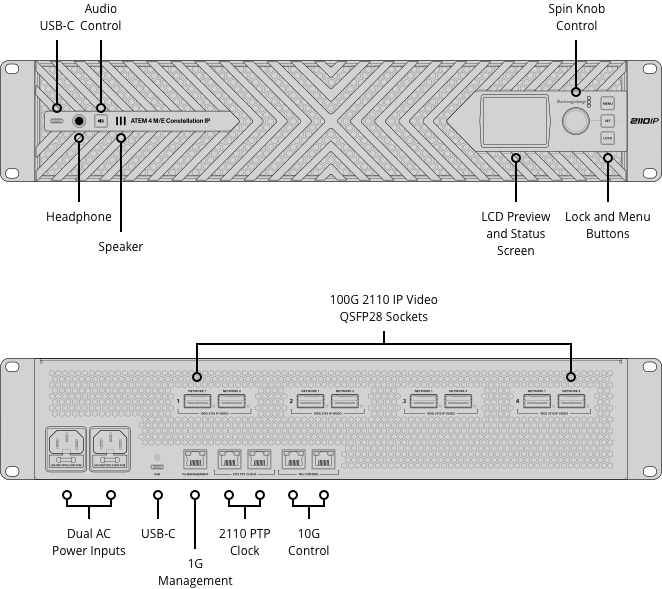

Разъемы

100G 2110 IP Networks

• Восемь портов QSFP28 100G
• Резервирование IP-потоков через два подключения 2110 по стандарту ST 2022-7.

Сендеры и ресиверы на парные порты 100G

• Восемь Ultra HD

10G для управления по сети

• Два порта 10G Ethernet (RJ-45) для управления по спецификациям NMOS, загрузки медиаконтента, а также хранение и загрузка пресетов

Синхронизация по сети

• Два порта Ethernet (RJ-45) для согласования сигналов по PTP-протоколом 2110

1G для администрирования

• Один порт Ethernet (RJ-45). Поддержка 10/100/1000 BASE-T. Для настройки с помощью утилиты ATEM Setup и обновления ПО.

Вывод аналогового звука

• Один 6,35-мм разъем для наушников

Видеовходы

• 32

Общее количество видеовыходов

• 32

Вспомогательные выходы

• 32

Аудиовыходы

• Один 6,35-мм разъем для наушников
• Один динамик

Преобразование формата и кадровой частоты

• На всех 32 входах

Дополнительные аудиовыходы

• Один 6,35-мм разъем для наушников (аудиосигнал состоит из программного звука, инженерной интерком-связи и собственного голоса).
• Один встроенный динамик.

Программные выходы

• Любые из 32 выходов

Выходы для просмотра

• Любые из 32 выходов

Выходы для мониторинга

• Четыре из любых 32 выходов

Выход вебкамеры

• Задний порт USB-C поддерживает 720p или 1080p с программной частотой кадров

Подключение панели управления

• Два порта 10G Ethernet (RJ-45) для подключения к панели, управление по спецификациям NMOS, загрузка медиаконтента, а также хранение и загрузка пресетов

Внутренний генератор тайм-кода

• Да

Подключение к компьютеру

• Задний порт USB-C 3.0 поддерживает внешнее USB-аудио (Fairlight Live), распознавание устройства как вебкамеры, настройку с помощью ATEM Setup и обновление ПО.
• Передний порт USB-C 2.0 предназначен только для обновления ПО и настройки

Питание

• Два входа питания IEC C14

Стандарты

Форматы HD

• 720p/50; 720p/59,94; 720p/60
• 1080i/50; 1080i/59,94; 1080i/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Форматы Ultra HD

• 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60

Стандарты SMPTE

• SMPTE 2110-20, SMPTE 2110-21, SMPTE 2110-30, SMPTE 2110-40, SMPTE 2022-7

Цветовая субдискретизация

• 4:2:2

Глубина цвета

• 10 бит

Стандарты IP-видео

SMPTE ST 2110-20 (несжатое видео)

• IGMP v2

SMPTE ST 2110-21 (последовательность трафика)

• Сендер: узкая полоса
• Ресивер: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача

SMPTE 2110-30 (PCM)

• Уровень согласования аудио: уровень C

SMPTE ST 2110-40 (дополнительные данные)

• Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические HDR-метаданные.

Кодек

• Кодек Blackmagic IP10 (как опция) для преобразования форматов 2160p/59,94 и 2160p/60 в IP-видео ST 2110

Протокол PTP

• IEEE 1588-2008 (PTP v2)
• ST 2059-1
• ST 2059-2

NMOS IS-04 (обнаружение и регистрация)

• v1.3.2
• Одноранговая сеть через mDNS/DNS-SD

NMOS IS-05 (установка связи)

• v1.1.2

NMOS BCP00201

• Стандартная группировка

NMOS BCP00401

• Спецификации приемника

Прочие характеристики

Модули первичного кеинга

• 16

Модули вторичного кеинга

• 4

Современные инструменты цветного кеинга

• 16

SuperSource

• 2

Поддержка интерком-связи

• Есть

Режим «микс-минус»

• Есть

Модули линейного/яркого кеинга

• 20

Модуль кеинга для создания переходов (анимация и DVE)

• По четыре для анимированных переходов и DVE

Количество слоев

• 28

Генераторы фигур

• 21

Генераторы цвета

• 2

DVE

• 4

Управление

• Два порта 10G Ethernet (RJ-45) для подключения к панели, управление по спецификациям NMOS, загрузка медиаконтента, а также хранение и загрузка пресетов

Назначаемые окна

• 64

Индикация состояния

• Красный цвет для программного сигнала, зеленый для просмотрового

Присвоение имен источникам

• Есть

Многооконный мониторинг

Многооконный мониторинг

• Четыре выхода по 16 окон в каждом, всего 64 окна

Формат вывода в режиме многооконного мониторинга

• Как задано на видеомикшере

Медиаплеер

Медиаплееры

• 4

Каналы

• Key and Fill для каждого медиаплеера

Максимальное количество статических изображений в медиатеке

• 64

Максимальное количество клипов в медиатеке

• 4

Максимальная длина клипа в формате 720 HD

• 3200 кадров

Максимальная длина клипа в формате 1080 HD

• 1600 кадров

Максимальная длина клипа в формате Ultra HD

• 400 кадров

Форматы статических изображений для медиатеки

• PNG, TGA, BMP, GIF, JPEG и TIFF

Формат видео для медиатеки

• Последовательность файлов TGA

Форматы аудио для медиатеки

• WAV, MP3 и AIFF

Дисплей

Интерфейс

• Минимальное разрешение монитора 1366×768

Передняя панель

• Встроенный жидкокристаллический HD-дисплей для просмотра видео, передний USB-C порт для обновления ПО, настройки и управления, передний динамик и разъем для наушников, круглая ручка для доступа к меню, а также кнопки для выбора настроек и блокировки передней панели

Обработка

Звуковой блок

• 68 каналов
• Полная совместимость с приложением Fairlight Live.
• Selectable On/Off/Audio-Follow-Video
• Индикация уровня звука и максимальное значение.
• Master gain control
• Шестиполосная эквализация с динамическими эффектами (расширение, подавление, ограничение и компрессия)

Понижающая конверсия

• Нет

Управление

Передняя панель

• Встроенный жидкокристаллический HD-дисплей для просмотра видео, передний USB-C порт для обновления ПО, настройки и управления, динамик и разъем для наушников, ручка для доступа к меню, а также кнопки настройки и блокировки передней панели

Программное обеспечение

Программная панель управления

• В комплект поставки входит бесплатное приложение ATEM Software Control для Mac и Windows

Обновление программного обеспечения

• Через порт USB или Ethernet с прямым подключением к компьютеру Mac или Windows. Утилита ATEM Setup в комплекте снабжения

Настройка

• Большинство настроек устанавливается в приложении ATEM Software Control, а IP-адрес — в утилите ATEM Setup при подключении к видеомикшеру через порт USB

Операционные системы

• Mac 15.0 Sequoia,
  Mac 26.0 Tahoe или более поздней версии.
• Windows 10 и 11,
  Windows 11 для ARM

Питание

Питание

• Два встроенных блока питания 100-240 В (AC) 50/60 Гц

Входы питания

• Два гнезда IEC C14

Потребляемая мощность

• 250Вт макс.

Физические параметры

Условия эксплуатации

Рабочая температура

• От 0 до 40 °C

Температура хранения

• От -20 до 60 °C

Относительная влажность

• От 0% до 90% без конденсации

Комплект поставки

• ATEM 4 M/E Constellation IP
• Приветственный пакет с QR-кодом для загрузки ПО

Гарантия

• Ограниченная гарантия производителя сроком на 1 год
