Blackmagic ATEM Monitoring Rack Panel 20

Панель мониторинга IP-потоков SMPTE 2110 на двух 12G-SDI и HDMI мониторах

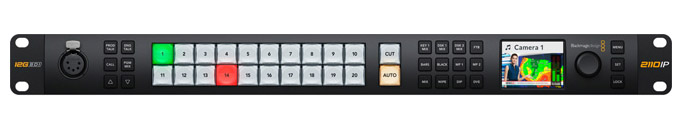

ATEM Monitoring Rack Panel 20 — это видеоконвертер, встроенный в панель управления ATEM switcher, установленную на стойке 1RU. У него есть 20 кнопок для контроля локального видеомикшера ATEM, а также разъем для talkback-связи на передней панели. На этом устройстве есть два порта 10G Ethernet с резервированием по стандарту SMPTE ST 2110, преобразуемых в два выхода 12G-SDI и один HDMI. Кроме того, для просмотра видео предусмотрен встроенный ЖК-дисплей. Эта модель идеально подходит как для управления, так и для мониторинга.

Технические характеристики:

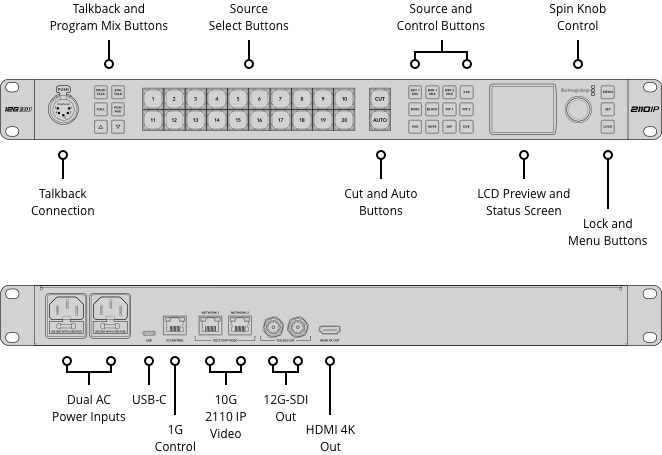

Разъемы

10G IP-сети 2110

• 2 разъема RJ45 10G
• Поддерживает резервную передачу IP-потоков по двум сетям 2110 в соответствии со стандартом ST 2022-7

1G управляющая сеть

• 1 разъем RJ45 1G для подключения к коммутатору и управлению NMOS

Всего видеовходов

• 1

Всего видеовыходов

• 3

Видеовыходы SDI

• 2

Скорость передачи SDI

• 1,5G, 3G, 6G, 12G

Видеовходы HDMI 2.0

• 1

Аудиовходы IP-сети SMPTE ST 2110

• 16 каналов встроенного звука на каждом IP-видеопотоке 2110 по сети Ethernet 10G

Аудиовыходы SDI

• 16 каналов встроенного звука на всех выходах SDI

Аудиовыходы HDMI

• 8 каналов встроенного звука на выходе HDMI

Обратная связь

• 1 разъем XLR 5-контактный для обратной связи

Компьютерный интерфейс

• 1 x USB-C для утилиты настройки и обновления программного обеспечения

Питание

• 2 x входа питания IEC C14

Стандарты

Стандарты HD-видео

• 720p50, 720p59.94, 720p60
• 1080i50, 1080i59.94, 1080i60
• 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Стандарты Ultra HD-видео

• 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

Соответствие стандартам SMPTE

• SMPTE 2110‑20, SMPTE 2110‑21, SMPTE 2110‑30, SMPTE 2110‑40, SMPTE 2022‑7

Видеосэмплирование

• 4:2:2

Точность цветопередачи

• 10 бит

Цветовое пространство SDI

• Рекомендации 709, 2020

Стандарты IP-видео

SMPTE ST 2110-20 (несжатое видео)

• IGMP v3

SMPTE ST 2110-21 (последовательность трафика)

• Отправитель: узкая полоса
• Приемник: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача

SMPTE 2110-30 (PCM)

• Уровень согласования аудио: уровень C

SMPTE ST 2110-40 (дополнительные данные)

• Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические HDR-метаданные

Кодек

• Кодек Blackmagic IP10 (как опция) для преобразования форматов 2160p/59,94 и 2160p/60 в IP-видео ST 2110

Протокол PTP

• IEEE 1588-2008 (PTP v2)
• ST 2059-1
• ST 2059-2

NMOS IS-04 (обнаружение и регистрация)

• v1.3.2
• Одноранговая сеть через mDNS/DNS-SD

NMOS IS-05 (установка связи)

• v1.1.2

NMOS BCP00201

• Стандартная группировка

NMOS BCP00401

• Спецификации приемника

Прочие характеристики

Поддержка обратной связи

• Да

Управление

• Аварийное переключение c фронтальной панели, программное обеспечение или дополнительная аппаратная панель

Дисплей

Фронтальная панель

• Встроенный ЖК-монитор высокого разрешения для просмотра видео, 22 светодиодные кнопки для настройки и переключения, 8 кнопок выбора источника, 4 кнопки перехода, 6 кнопок выбора и микширования обратной связи, колесико меню и кнопка выбора, кнопка блокировки передней панели

Программное обеспечение

Программная панель управления

• В комплект поставки входит бесплатное приложение ATEM Software Control для Mac и Windows

Обновление программного обеспечения

• Через порт USB или Ethernet с прямым подключением к компьютеру Mac или Windows. Утилита ATEM Setup в комплекте снабжения

Настройка

• Большинство настроек устанавливается в приложении ATEM Software Control, а IP-адрес — в утилите ATEM Setup при подключении к видеомикшеру через порт USB

Операционные системы

• Mac 15.0 Sequoia,
  Mac 26.0 Tahoe или более поздней версии.
• Windows 10 и 11,
  Windows 11 для ARM

Питание

Питание

• Два встроенных блока питания 100-240 В (AC) 50/60 Гц

Входы питания

• Два гнезда IEC C14

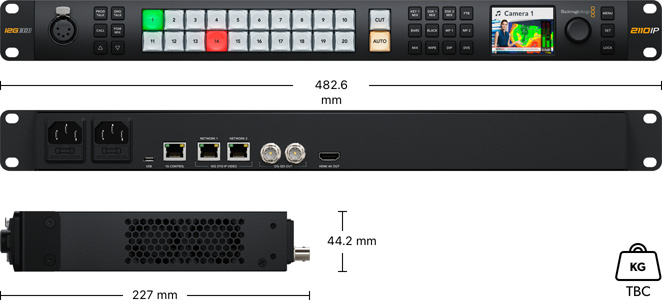

Физические параметры

Условия эксплуатации

Рабочая температура

• От 0 до 40 °C

Температура хранения

• От -20 до 60 °C

Относительная влажность

• От 0% до 90% без конденсации

Комплект поставки

• ATEM Monitoring Rack Panel 20
• Приветственный пакет с QR-кодом для загрузки ПО

Гарантия

• Ограниченная гарантия производителя сроком на 1 год
