AJA OG-FIDO-4R-12G

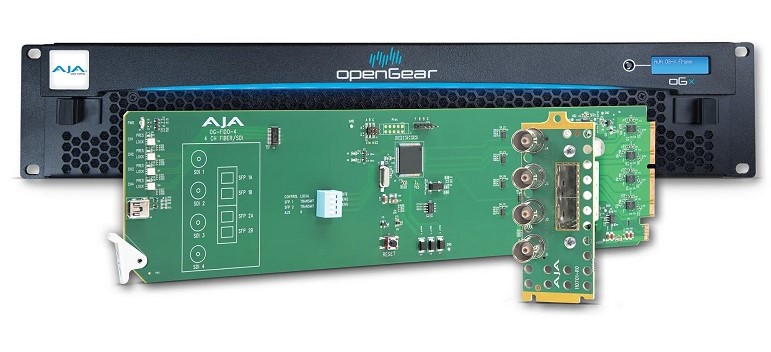

Четырехканальный openGear-преобразователь Single-Mode LC Fiber в 12G-SDI

AJA OG-FiDO-4 предлагает преобразование сигналов между 4х интерфейсами SDI на 4х оптоволоконных канала. Этот конвертер формата openGear отлично подходит для использования в вещании, кинопроизводстве, спортивных трансляциях и концертах. OG-FiDO-4 специально разработана для проектов с большим количество камер, где прокладка традиционных SDI-линий либо затруднена, либо попросту невозможна. Так, один рэкфрейм openGear, полностью снаряженный картами 10 картами OG-FiDO-4, поддерживает до 40 независимых каналов SDI/Fiber.

В основе серии OG-FiDO-4 лежит унифицированная четырехканальная архитектура. Всего в линейке конвертеров OG-FiDO-4 девять конфигураций для работы с интерфейсами 12G-SDI и 3G-SDI. В линейке доступны модели с четырьмя каналами передачи, четырьмя каналами приема или комбинированные варианты (два канала на передачу и два на прием) в зависимости от требований конкретной инсталляции.

Все четыре разъема SDI BNC работают независимо и полностью изолированы друг от друга, что позволяет одновременно передавать сигналы с различной скорость потока SDI. Функции автоматического определения скорости передачи данных и восстановления тактового сигнала (reclocking) обеспечивают его целостность, а вспомогательные данные SDI (включая метаданные HDR) передаются без изменений.

Для мониторинга используется программное обеспечение openGear DashBoard, которое обеспечивает централизованный удаленный контроль всех конвертеров в корзине.

Ключевые особенности:

• Четыре независимых, полностью изолированных SDI-канала
• До 40 SDI/Fiber каналов в одном корпусе openGear
• Одновременная передача сигналов с различными скоростями потока SDI
• Автоматическое определение скорости SDI-сигнала и восстановление тактовой частоты (reclocking)
• Поддержка видео с расширенным динамическим диапазоном (HDR)
• Сквозная передача вспомогательных данных SDI (ancillary data)
• Поддержка передачи сигнала ASI по оптоволокну
• Удаленный мониторинг через ПО openGear DashBoard
• LED-индикаторы наличия сигнала (Input Present) и синхронизации SMPTE (Input SMPTE Lock)
• Совместимость с актуальными SFP-модулями AJA FIBERLC TX и RX
• Возможность «горячей» замены
• Задняя интерфейсная панель (Rear I/O card) в комплекте
• Для установки одной карты требуются два слота в шасси openGear
• Максимальная потребляемая мощность — 8 Вт

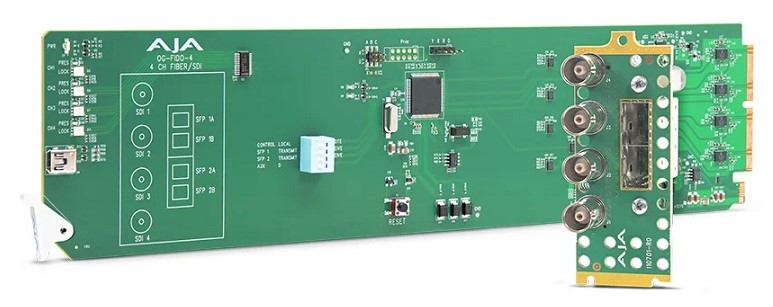

Четыре независимых канала. Девять конфигураций.

OG-FiDO-4 позволяет преобразовывать сигнал между 4х независимыми SDI-интерфейсами (разъемы BNC) и 4х оптоволоконными каналами в компактном форм-факторе openGear. Такая унифицированная аппаратная архитектура позволяет системно подходить к созданию решений передачи сигнала по оптоволокну, при этом адаптируя наполнение рэковой корзины под конкретные требования проекта.

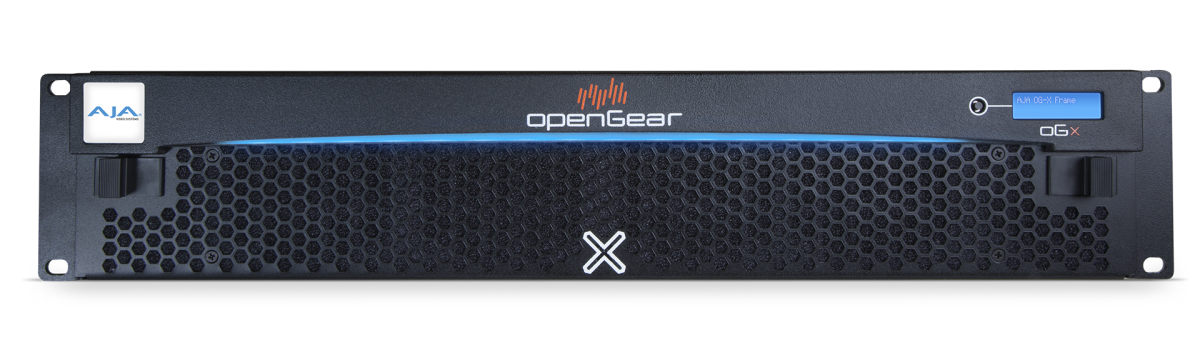

AJA OG-X-FR
Рекфрейм для установки карт AJA openGear

AJA OG-X-FR — это 20-слотовое openGear шасси размером 2RU, поддерживающее установку любых openGear совместимых плат и предлагающее поддержку программного обеспечения Dashboard для оpenGear плат AJA. Шасси обладает адаптивным охлаждением, что обеспечивает возможность установки новых высокопроизводительных плат с поддержкой 12G-SDI и 4К.

УЗНАТЬ БОЛЬШЕ

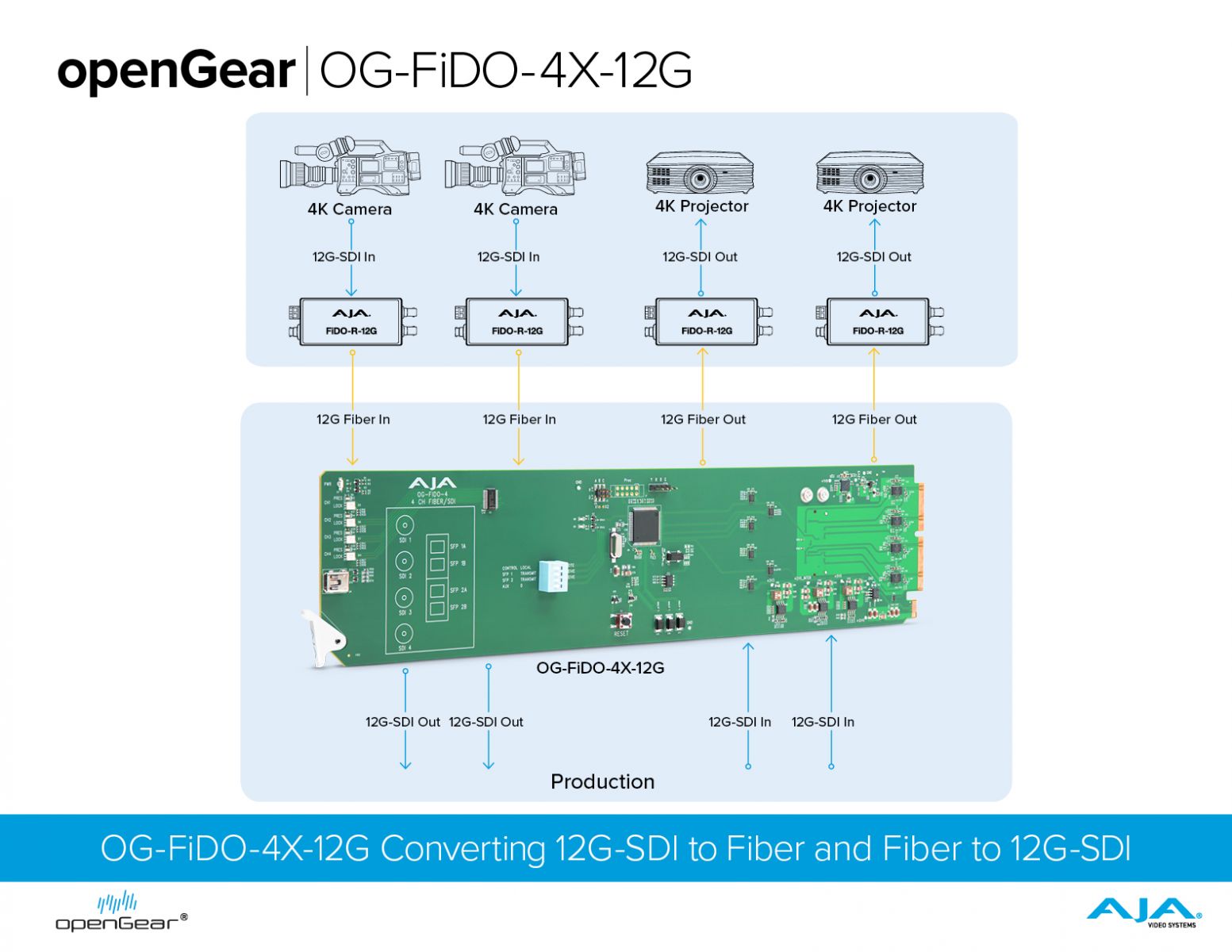

OG-FiDO-4X-12G — Двунаправленная передача сигналов 12G-SDI по оптоволокну

В производственных процессах часто требуется двунаправленная передача сигналов по одной и той же оптоволоконной инфраструктуре. Модель OG-FiDO-4X-12G предлагает два канала передачи и два канала приема на одной openGear-плате, обеспечивая четыре независимых тракта для двунаправленного преобразования сигналов.

В данном сценарии два сигнала 12G-SDI с камер преобразуются для передачи по оптоволокну в аппаратную, а два выходных сигнала 12G-SDI из аппаратной одновременно преобразуются для передачи на удаленные 4K-проекторы. На каждом из конечных пунктов обратное преобразование (оптика/SDI) выполняют мини-конвертеры AJA FiDO.

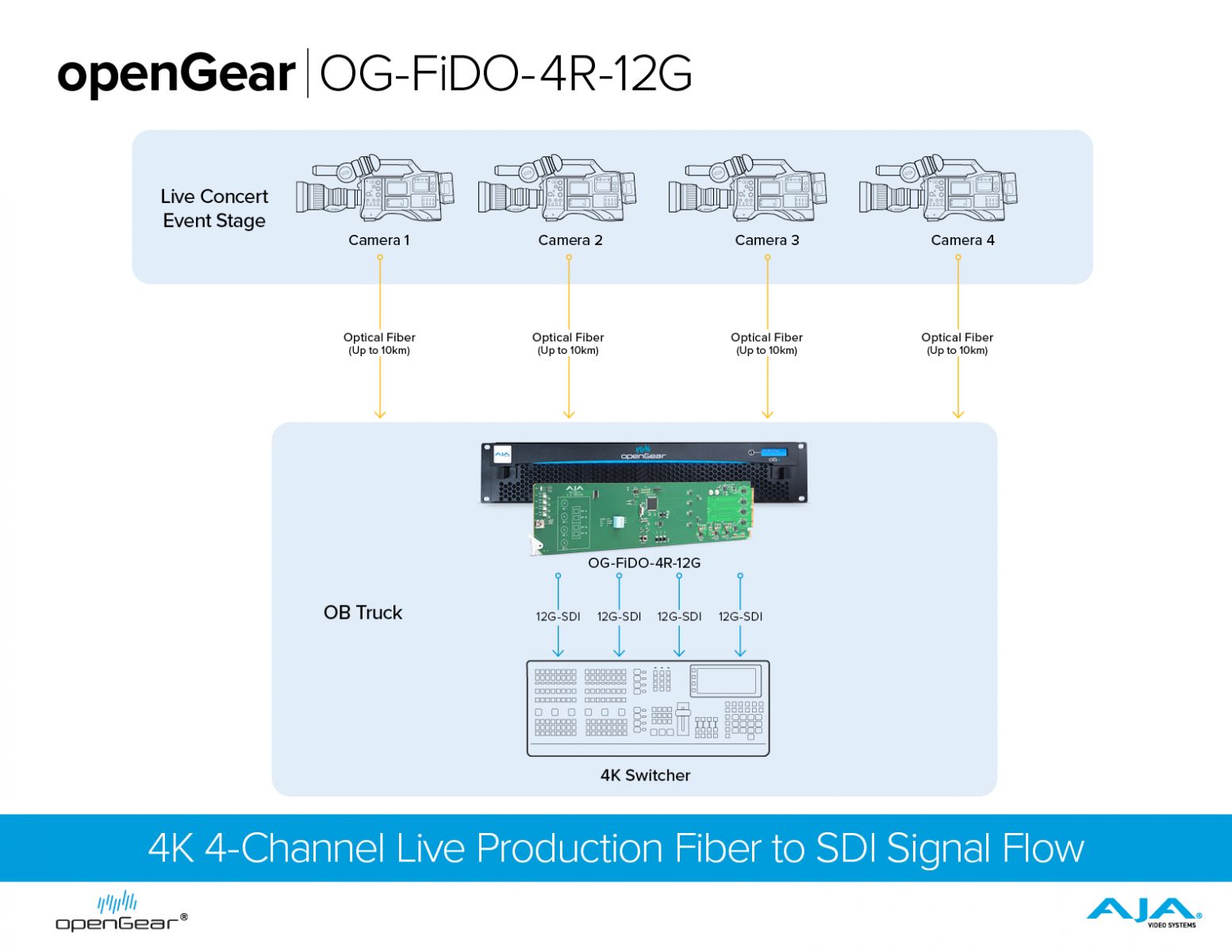

OG-FiDO-4R-12G — Передача сигналов с камер в аппаратную

При организации крупномасштабных прямых трансляций камеры могут располагаться на значительном удалении, превышающем дальность работы SDI-кабелей. В этом рабочем процессе четыре сигнала 12G-SDI с камер, установленных на площадке проведения мероприятия, передаются по одномодовому оптоволокну на расстояние до 10 км. Конвертер OG-FiDO-4R-12G, установленный в ПТС, принимает все четыре оптических сигнала и преобразует их в независимые выходы 12G-SDI для подачи на видеомикшер.

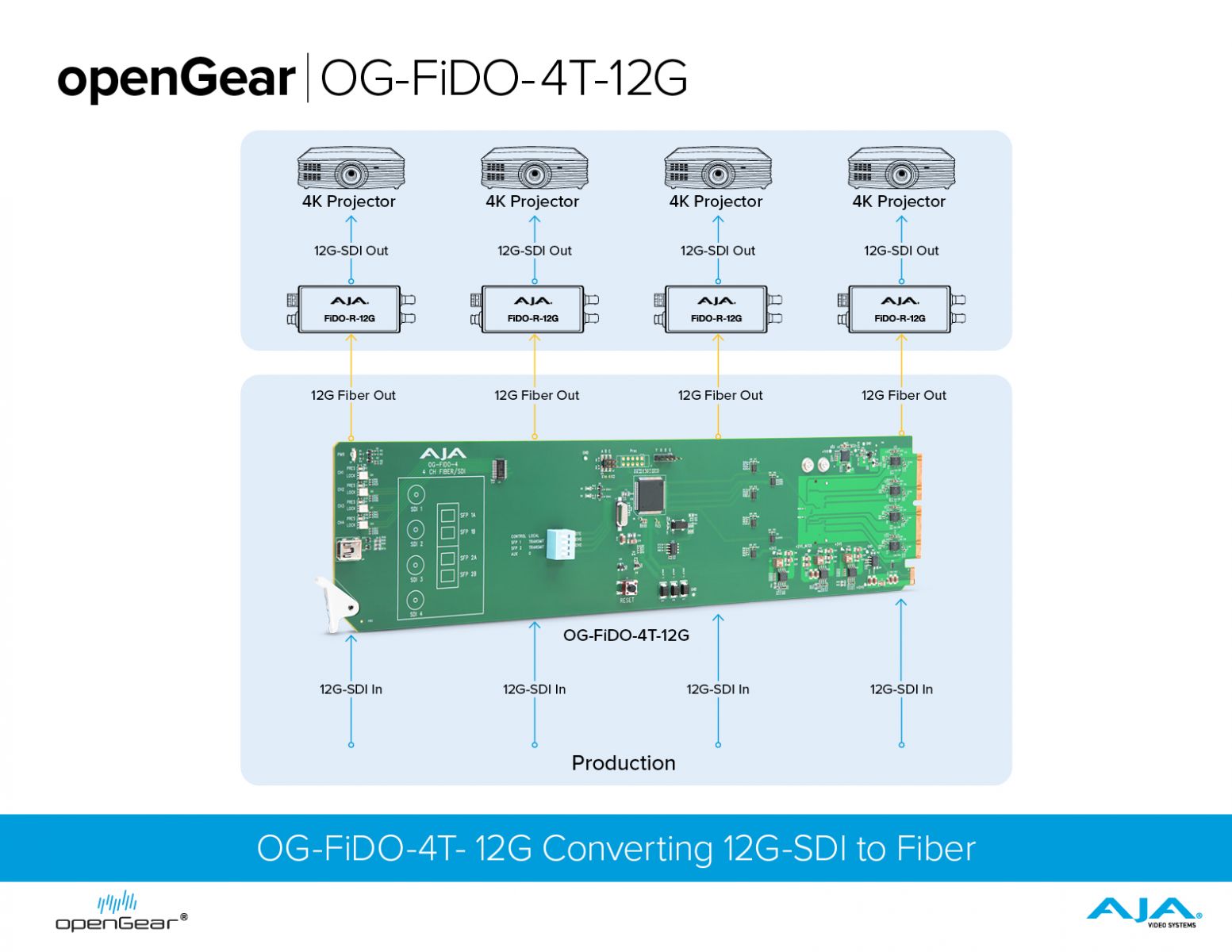

OG-FiDO-4T-12G — Передача сигналов 12G-SDI по оптоволокну

В производственных процессах часто возникает необходимость передачи сигналов на несколько устройств отображения по оптоволоконной инфраструктуре. Модель OG-FiDO-4T-12G оснащена четырьмя каналами передачи (TX), обеспечивая четыре независимых тракта. В рамках этого рабочего процесса четыре выходных сигнала стандарта 12G-SDI преобразуются для передачи по оптоволокну на четыре удаленных 4K-проектора. На каждом из конечных пунктов мини-конвертеры AJA FiDO выполняют обратное преобразование сигнала из оптического формата в SDI.

Поддержка сквозной передачи HDR

Изображение в HDR позволяет отображать более широкий и насыщенный цветовой спектр, а также обеспечивает гораздо более яркие белые и насыщенные черные тона по сравнению с сигналами в SDR.

openGear совместимость

Платы AJA полностью соответствуют стандартам openGear, что обеспечивает им полную совместимость с прочими openGear-продуктами.

openGear — это будущее для всех рэковых продуктов и все больше компаний сертифицируют свои продукты именно под этот стандарт.

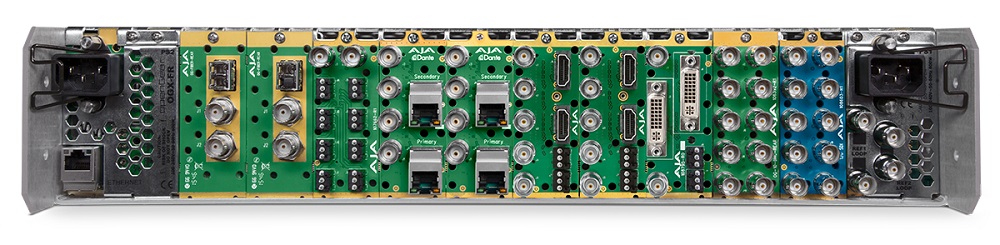

Гибкий I/O

Модульная задняя панель рекфреймов openGear позволяет настраивать индивидуальные I/O-подключения для каждой платы.

Отказоустойчивость

Опциональный резервный источник питания обеспечит бесперебойную работу даже в случае отказа основного источника энергии.

Ethernet

Стандартное Ethernet подключение дает возможность установить связь между всеми платами через приложение DashBoard. Каждая отдельная плата может быть подключена к Ethernet для улучшенной коммуникации с другими openGear платами.

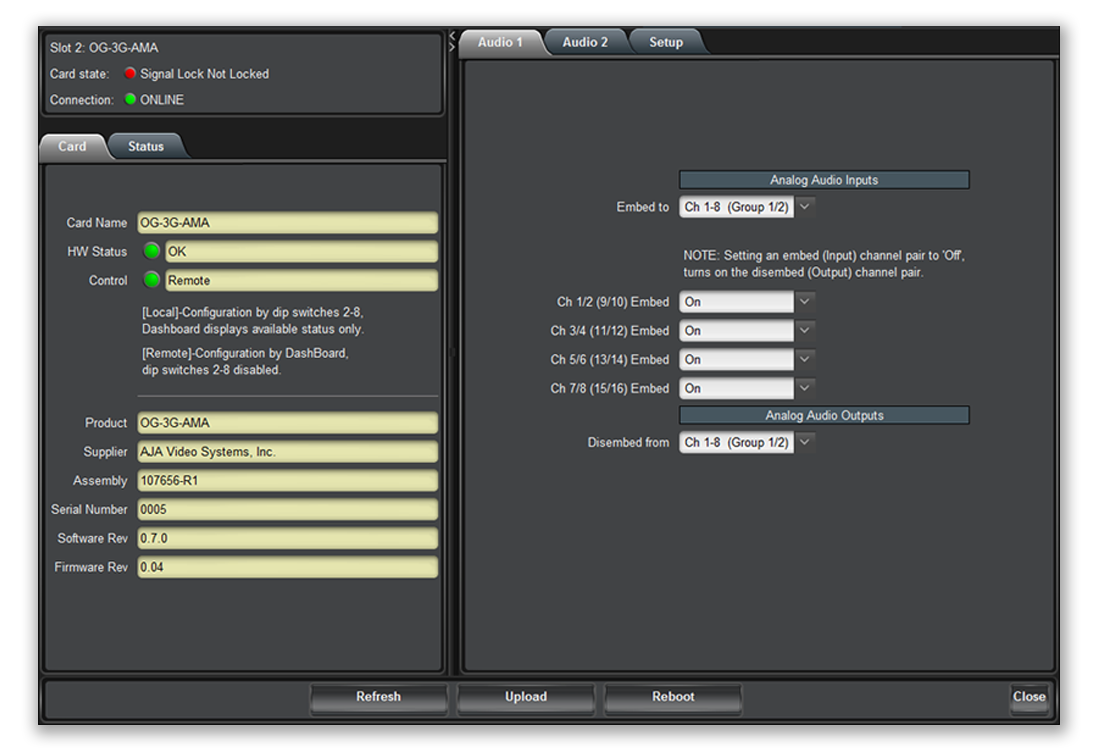

Загрузите программное обеспечение DashBoard

Программное обеспечение DashBoard предоставит пользователям возможности для удобной настройки, мониторинга и контроля openGear-плат через локальную сеть или рабочие станции с операционной системой Windows, macOS или Linux.

Для загрузки последней версии программы DashBoard под вашу операционную систему перейдите по ссылке: www.opengear.tv/dashboard-software/#support_box

AJA OG-FiDO-4R-12G

Форматы видео

• 270 Мбит/с — 12 Гбит/с, независимость от формата (MADI 150 Мбит/с)

Цифровой видеовход

• 4 независимых канала 12G-SDI (оптические разъемы LC для Single Mode), стандарты SMPTE 297/259/292/424/2081/2082
• Номинальная длина волны: Rx 1260 нм (мин.), 1620 нм (макс.)
• Оптическая чувствительность: -9 дБм (макс.) для 12 Гбит/с; -10 дБм (макс.) для 270 Мбит/с, 1,5 Гбит/с, 3 Гбит/с и 6 Гбит/с
• Мощность перегрузки: -2 дБм (мин.)

Цифровой видеовыход

• 4 независимых канала 12G-SDI (выходы BNC), стандарты SMPTE 259/292/424/2081/2082

Восстановление тактовой частоты (Reclocking)

• 150 Мбит/с, 270 Мбит/с, 1,483 Гбит/с, 1,485 Гбит/с, 2,967 Гбит/с, 2,970 Гбит/с, 5,934 Гбит/с, 5,940 Гбит/с, 11,868 Гбит/с, 11,880 Гбит/с — автоматический выбор
• Сигналы с другими скоростями передаются в режиме сквозного пропускания (без восстановления тактовой частоты)

Пользовательский интерфейс

• Сетевое управления через ПО openGear DashBoard (для Windows, macOS или Linux)

Габариты

• Стандартный форм-фактор openGear (передний модуль и задняя плата)
• Для каждой карты требуются два слота

Вес

• 300 грамм

Питание

• Совместимое с openGear. Макс. потребляемая мощность — 8W на карту

Условия эксплуатации

• Рабочая температура: от 0 до 40 °C
• Температура хранения (питание отключено): от -40 до 60 °C
• Относительная влажность при эксплуатации: 10-90% (без конденсации)
• Высота над уровнем моря при эксплуатации:
