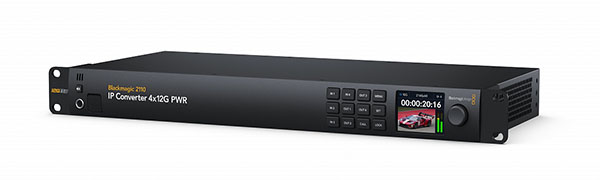

Blackmagic 2110 IP Converter 4×12G PWR

Blackmagic 2110 IP Converter 4×12G PWR позволяет подключать IP-видео SMPTE-2110 к вещательному оборудованию 12G-SDI. Он оснащен четырьмя независимыми двунаправленными видоконвертерами 12G-SDI to SMPTE-2110 IP, использующими 10G Ethernet RJ-45, которые также могут обеспечивать питание.

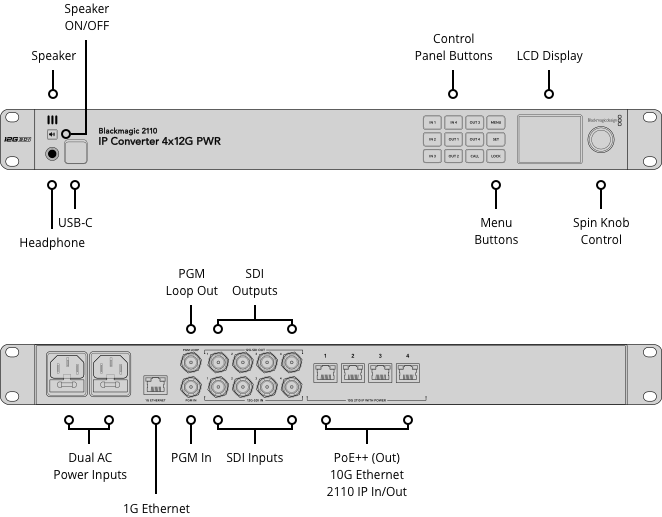

Конструкция в форм-факторе 1U включает панель управления с LCD-дисплеем и поддерживает стандарты HD и Ultra HD вплоть до 2160p60.

Подключения

Всего SDI-входов

• 5

SDI-видеовходы

• 4

SDI-входов основной программы

• 1

Всего SDI-выходов

• 5

SDI-видеовыходов

• 4

SDI-выходов основной программы

• 1 сквозной выход

Скорость передачи данных SDI

• 270 Мбит/с, 1.5 Гбит/с, 3 Гбит/с, 6 Гбит/с, 12 Гбит/с.

Входы SMPTE ST-2110 IP

• 4 x 10G Ethernet

Выходы SMPTE ST-2110 IP

• 4 x 10G Ethernet

Аналоговые аудиовыходы

• 1 x 6.35 мм разъем для наушников

SDI-аудиовходы

• 16-канальный встроенный звук на SDI-входе

SDI-аудиовыходы

• 16-канальный встроенный звук на SDI-сквозном выходе

SMPTE ST 2110 IP-аудиовходы

• 16-канальный встроенный звук на IP-видео ST-2110 через 10G Ethernet

SMPTE ST 2110 IP-аудиовыходы

• 16-канальный встроенный звук на IP-видео ST-2110 через 10G Ethernet

Поддержка многоскоростного режима

• Автоматическое определение SD, HD, Ultra HD и 4K

Реклокинг

• Да

Ethernet

• 4 разъема RJ-45 PoE++ 10 Гбит/с с поддержкой 10/100/1000/10G BASE-T для ввода и вывода IP-видео SMPTE 2110.
  PoE++ — это выход питания для подключенных устройств PoE, таких как камеры и конвертеры Blackmagic.
• 1 разъем RJ-45 1 Гбит/с с поддержкой 10/100/1000 BASE-T для настройки и обновления прошивки.

Интерфейс компьютера

• 1 разъем USB-C 3.0 для настройки и обновления прошивки.

SDI-видеостандарты

Стандарты HD-видео

• 720p50, 720p59.94, 720p60
• 1080i50, 1080i59.94, 1080i60
• 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
• 1080PsF25, 1080PsF29.97, 1080PsF30

Стандарты Ultra HD-видео

• 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Стандарты видео 4K

• 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI и 4Kp60 DCI.

Соответствие стандарту SDI

• SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10, SMPTE 2082‑1, SMPTE 2082‑10, SMPTE 2084, SMPTE 2108‑1, SMPTE ST2110‑20, SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

Видеочастоты SDI

• Видеосоединения SDI переключаются между стандартным разрешением, 720p, 1080i, 1080p, 2K DCI, Ultra HD и 4K DCI.

Точность цветопередачи SDI

• 4:2:2

Цветовое пространство SDI

• YUV

Автоматическое переключение SDI

• Автоматически определяет SD, HD, 2K DCI, Ultra HD и 4K DCI. Уровни A и B автоматически определяются на входе 3G-SDI и выбираются пользователем на выходе 3G-SDI.

Соответствие стандартам IP-видео

SMPTE 2110-20 (Несжатое видео)

• IGMP v2

SMPTE 2110-21 (Формирование трафика)

• Отправитель: Narrow
• Получатель: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

• Уровень соответствия аудио: Уровень C

SMPTE 2110-40 (Дополнительные данные)

• Полный доступ ко всему потоку дополнительных данных SMPTE. Включает RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

• Кодек Blackmagic IP10 используется при преобразовании видеосигнала 12G-SDI в IP-видео 10G 2110.

Протокол точного времени

• IEEE 1588-2008 (PTP v2)
• ST 2059-1
• ST 2059-2

Обнаружение и регистрация NMOS IS-04

• v1.3.2
• Peer-to-peer через mDNS/DNS-SD

Управление соединениями NMOS IS-05

• v1.1.2

NMOS BCP-002-01

• Естественная группировка

NMOS BCP-004-01

• Возможности приемника

Звук

• На фронтальной панели расположены мониторные динамики с кнопкой управления, а также 6,35-мм разъем для наушников.

Управление

• Панель управления с 12 кнопками, 2.2″ цветной дисплей и поворотная ручка для настройки и выбора параметров меню.

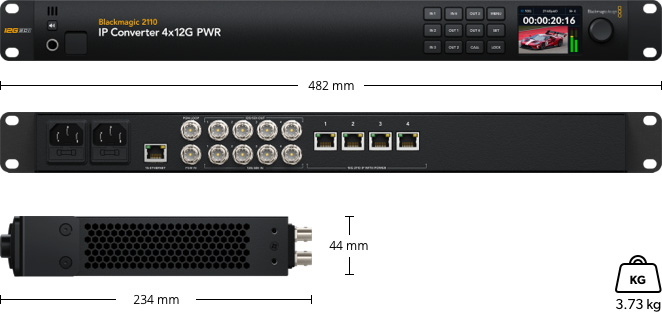

Физические характеристики

Питание

Источник питания

• 2 внутренних источника питания 100-240 В переменного тока 50/60 Гц с сетевым входом IEC C14.

Потребляемая мощность

• 410 Вт (включая 4 источника питания PoE по 90 Вт для зависимых устройств)

Рабочие условия

Рабочая температура

• от 0° до 40°C

Температура на хранении

• от -20° до 45°C

Относительная влажность

• от 0% до 90% без образования конденсата

Комплект поставки

• Blackmagic 2110 IP Converter 4×12G PWR
