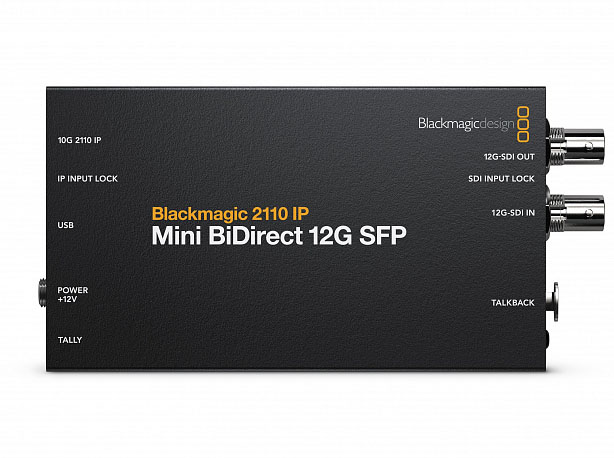

Blackmagic 2110 IP Mini BiDirect 12G SFP

Blackmagic 2110 IP Mini BiDirect 12G SFP позволяет преобразовывать стандарты SDI в IP-SMPTE-2110 по оптоволоконному соединению.

12G-SDI-подключение поддерживает стандарты SD, HD и Ultra HD до 2160p60.

Blackmagic 2110 IP Mini BiDirect 12G SFP также имеет 5-контактный XLR-разъем для подключения гарнитуры с регулировкой громкости и кнопкой «Нажми и говори».

Разъем SFP принимает оптические модули 10G Ethernet, 3G-SDI, 6G-SDI или 12G-SDI. В комплект также входит блок питания 12 В постоянного тока.

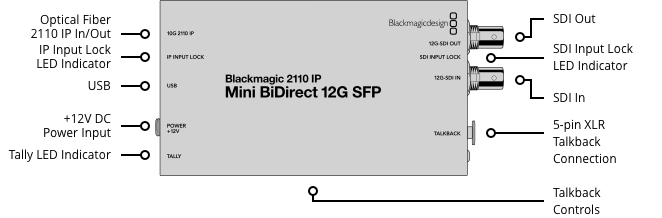

Подключения

SDI видеовходы

• 1

SDI видеовыходы

• 1

Скорость передачи данных SDI

• 270Mb, 1.5G, 3G, 6G, 12G

SMPTE ST-2110 IP I/O

• 1 x 10G Ethernet

Аналоговые аудиовходы

• 1 x 5-контактный XLR Talkback

Аналоговые аудиовыходы

• 1 x 5-контактный XLR Talkback

SDI аудиовходы

• 16-канальный встроенный звук на SDI-входе

SDI аудиовыходы

• 16-канальный встроенный звук на SDI-выходе

SMPTE ST 2110 IP аудиовходы

• 16-канальный встроенный звук на IP-видео ST-2110 через 10G Ethernet

SMPTE ST 2110 IP аудиовыходы

• 16-канальный встроенный звук на IP-видео ST-2110 через 10G Ethernet

Поддержка нескольких скоростей передачи данных

• Автоматическое определение HD, Ultra HD и 4K

Реклокинг

• Да

Ethernet

• 1 разъем RJ-45 10 Гбит/с для ввода и вывода IP-видео по стандарту SMPTE-2110.

Интерфейс для подключения компьютера

• 1 разъем USB-C для настройки и обновления прошивки

Видеостандарты

Стандарты HD-видео

• 720p50, 720p59.94, 720p60
• 1080i50, 1080i59.94, 1080i60
• 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60
• 1080PsF25, 1080PsF29.97, 1080PsF30

Стандарты Ultra HD-видео

• 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

Стандарты видео 4K

• 4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI и 4Kp60 DCI.

Соответствие стандарту SDI

• SMPTE 292M, SMPTE 296M, SMPTE 424M,
• SMPTE 425M, SMPTE 2081‑1, SMPTE 2081‑10,
• SMPTE 2082‑1, SMPTE 2082‑10, SMPTE ST2110‑20,
• SMPTE ST2110‑21, SMPTE ST2110‑30, SMPTE ST2110‑40.

Видеочастоты SDI

• SDI переключаются между стандартным разрешением, 720p, 1080i, 1080p, 2K DCI, Ultra HD и 4K DCI.

Точность цветопередачи SDI

• 4:2:2

Цветовое пространство SDI

• YUV

Автоматическое переключение SDI

• Автоматически определяет SD, HD, 2K DCI, Ultra HD и 4K DCI. Уровни A и B автоматически определяются на входе 3G-SDI и выбираются пользователем на выходе 3G-SDI.

Соответствие стандартам IP-видео

SMPTE 2110-20 (Несжатое видео)

• IGMP v2

SMPTE 2110-21 (Формирование трафика)

• Отправитель: Narrow
• Получатель: Narrow, Wide Synchronous, Asynchronous

SMPTE 2110-30 (PCM)

• Уровень соответствия аудио: Уровень C

SMPTE 2110-40 (Дополнительные данные)

• Полный доступ ко всему потоку дополнительных данных SMPTE. Включает RP 188/SMPTE 12M-2, субтитры и статические метаданные HDR.

Кодек

• Кодек Blackmagic IP10 используется при преобразовании видеосигнала 12G-SDI в IP-видео 10G 2110.

Протокол точного времени

• IEEE 1588-2008 (PTP v2)
• ST 2059-1
• ST 2059-2

Обнаружение и регистрация NMOS IS-04

• v1.3.2
• Peer-to-peer через mDNS/DNS-SD

Управление соединениями NMOS IS-05

• v1.1.2

NMOS BCP-002-01

• Естественная группировка

NMOS BCP-004-01

• Возможности приемника

LED-индикаторы

• 1 x LED-индикатор обнаружения источника на IP-входе
• 1 x LED-индикатор обнаружения источника на SDI-входе
• 1 x LED-индикатор состояния Tally

Управление

• Кнопки Talkback для увеличения громкости, уменьшения громкости и режима «Нажми и говори».

Talkback и Tally

Talkback

• 5-контактный разъем XLR для подключения гарнитуры Talkback для связи по каналам 15/16 в SDI и IP-видео 2110.

Индикатор состояния (Live Tally)

• LED-индикатор состояния (Tally)

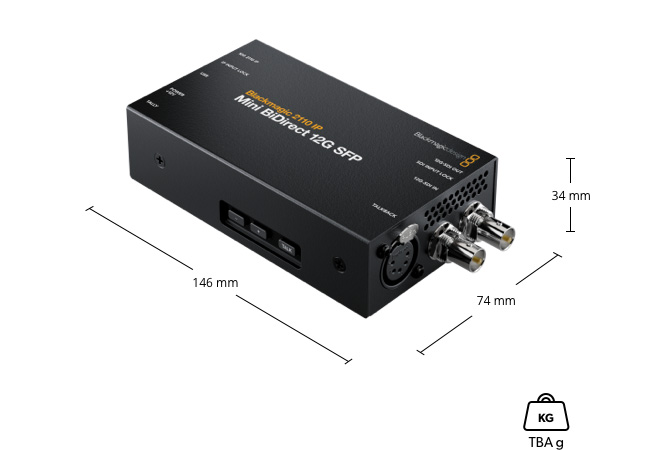

Физические характеристики

Питание

Источник питания

• 1 x внешний универсальный блок питания +12 В постоянного тока с фиксирующим разъемом 5,5 мм и международными адаптерами для большинства стран.
• 1 x разъем RJ45 Ethernet для питания от источников питания PoE++.

Диапазон рабочего напряжения

• 12 — 16 В

Потребляемая мощность

• 18 Вт

Рабочие условия

Рабочая температура

• от 0° до 40°C

Температура на хранении

• от -20° до 45°C

Относительная влажность

• от 0% до 90% без образования конденсата

Комплект поставки

• Blackmagic 2110 IP Mini BiDirect 12G SFP
