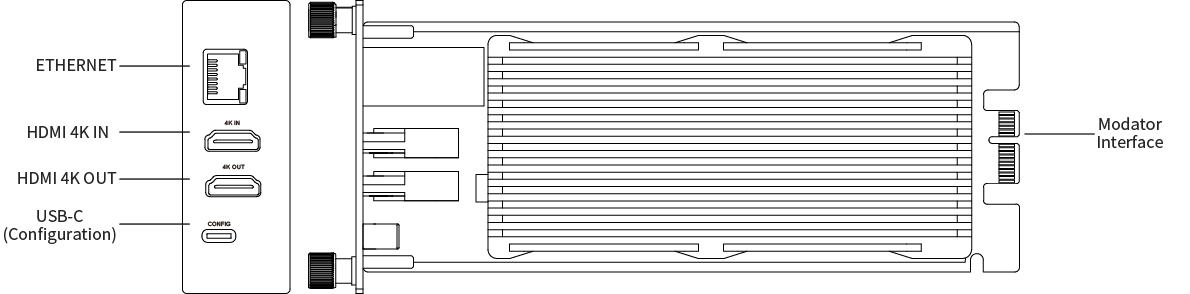

Интерфейсы

• 1* RJ45 1000Mbps Ethernet разъем
• 1* USB Type-C порт для настройки
• 1* HDMI 2.0 входной порт
• 1* HDMI 2.0 выходной порт
• 1* Modator-интерфейс для подключения в шасси Modator 2U

Вход и сквозной выход

• Максимальное входное и сквозное разрешение: 4096×2160 60 кадров в секунду 4:4:4 8-бит
• Входное видео в любом формате путем настройки EDID входного порта
• Поддержка сигналов RGB и YUV BT.601/709/2020
• Поддержка 8-канального встроенного звука HDMI

Функции декодирования NDI

• Кодирование и вывод потоков NDI High Bandwidth в реальном времени со следующими разрешениями:
  • 4096×2160 60 кадров в секунду 4:2:2 8-бит
  • 1920×1080 240 кадров в секунду 4:2:2 8-бит
• Вывод с тем же разрешением, что и на входе, или с любым пользовательским разрешением. Типичные выходные значения включают:
  • 4096×2160p/3840×2160p/2048×1080p 23.98/24/25/29.97/30/50/59.94/60
  • 1920×1080p/1280×720p 23.98/24/25/29.97/30/50/59.94/60/100/119.88/120
  • 1920×1080i 25/29.97/30/50/59.94/60
  • 720×480p/720×480i 59.94/60/119.88/120
  • 720×576p/720×576i 50/100
• Частота кадров на выходе такая же, как у Исходная частота кадров, 1/2, 1/3 или 1/4 от входной частоты кадров
• Кодирование 8-канального звука, встроенного в NDI
• Поддержка NDI 6.2

Веб-интрефейс

• Зарегистрируйтесь в Magewell Control Hub для удаленного централизованного управления
• Поддерживает настройку и управление через веб-интерфейс
• Предоставляет исчерпывающую информацию об устройстве и декодированных сигналах в реальном времени
• Позволяет настроить декодирования и вывода сигнала, включая настройки OSD, деинтерлейсинг, разрешения, усиление звука, частоту дискретизации и сопоставление каналов, а также сетевое подключение
• Поддерживает обновление прошивки
• Поддерживает USB RNDIS/ECM
• Поддерживает веб-браузеры IE/Edge/Firefox/Chrome/Safari/Opera
• Предоставляет HTTP API

LED-индикаторы

• Статус декодирования:
  • Горит: декодирование
  • Мерцает: ошибка декодирования
  • Не горит: источник не выбран

Физические характеристики

• ДхШхВ: 184.4мм x 30 мм x 81.5мм
• Вес: 295г

Потребляемая мощность

• Макс. Потребляемая мощность: 7 Вт

Рабочие параметры

• Рабочая температура: от -10 до 45 ° C
• Температура хранения: от -20 до 70 ° C
• Относительная влажность: от 5% до 90% без конденсации
