Сравнительное тестирование: 8-Гб хост-адаптеры в Fibre Channel SAN-окружении

Конфигурация

ATTO Celerity FC-82EN – двухканальный адаптер
• Два канала 8-Гб/сек Fibre Channel;
• Два коротковолновых оптоволоконных LC SFP+ трансивера (8-Гб/сек).
QLogic QLE2562 – двухканальный адаптер
• Два канала 8-Гб/сек Fibre Channel;
• Два коротковолновых оптоволоконных LC SFP+ трансивера (8-Гб/сек).
Конфигурация хост-компьютера
• Dell Precision T5400 (IOL61), Quad Core Intel XEON, 2 ГБ RAM;
• Microsoft Windows Server 2008 (64-bit).
Коммутатор и системы хранения данных
• Коммутатор QLogic SANbox 5802 8-Гб;
• Два дисковых массива Xyratex RS-1602-F4-SBD-1, 4-Гб интерфейс, 16 отсеков для жестких дисков, 16 жестких дисков Seagate (15000 RPM, 4-Гб) в двух массивах по 8 дисков.
Тестирующее программное обеспечение
• IntelTM Iometer – программное приложение для измерения производительности ввода/вывода на серверных машинах;
• Тестирование по методу стопроцентно последовательной записи и стопроцентно последовательному чтению;
• Размеры передаваемых блоков данных: 512 Б, 1 кБ, 2 кБ, 4 кБ, 8 кБ, 32 кБ, 64 кБ, 128 кБ, 256 кБ, 512 кБ, 1 МБ, 2 МБ, 4 МБ и 8 МБ.

Примечание: производительность тестов чрезвычайно зависит от скорости центрального процессора хост-компьютера и конфигурации PCIe-шины.

Основные результаты

Производительность/пропускная способность (МБ/сек):
Чтение ATTO QLogic Разница, %
Размер блоков МБ/сек МБ/сек
32 кБ 1,443 1,444 0%
64 кБ 1,511 1,510 0%
128 кБ 1,522 1,523 0%
1 МБ 1,510 1,543 -2%
4 МБ 1,547 1,544 0%

Запись ATTO QLogic Разница, %
Размер блоков МБ/сек МБ/сек
8 кБ 928 789 15%
64 кБ 813 572 30%
128 кБ 800 546 32%
1 МБ 815 584 28%
4 МБ 791 568 28%

Обзор

Тестирование на производительность было организовано для выявления конкурентных различий между двухканальными 8-Гб Fibre Channel PCIe 2.0 хост-адаптерами ATTO Celerity FC-82EN и QLogic QLE2562 в типичном Microsoft Windows SAN-окружении.

Для измерения производительности ввода/вывода было использовано специальное программное обеспечение для серверных систем Intel Iometer. Оба хост-адаптера были протестированы в режиме 8 Гб/сек. Хост-системой был выбран компьютер Dell Precision T5400 (IOL61) с процессором Quad Core Intel XEON, 2 ГБ RAM, операционной системой MS Windows Server 2008 и активным режимом «Fibre Channel» для PCIe 2.0 слота. Системами хранения данных послужили два SBOD-хранилища Xyratex RS-1602 с интерфейсом 4-Gb FC и 16-ю дисками Seagate (15000 RPM, 4-Гб) в каждом. Оба хранилища подключались к хост-компьютеру через 8-Гб коммутатор QLogic SANbox 5802 (смотрите также диаграмму системы). Оба адаптера подключались 3-метровыми оптическими кабелями.

Программная или аппаратная организация RAID не использовалась. Все тесты проводились на чистых неформатированных дисках.

Условия тестирования

Производительность адаптеров была измерена на примере передачи больших и малых блоков данных, что моделирует типичные задачи записи/чтения информации и работу систем хранения данных. Конфигурация тестового стенда представлена ниже:

8-Гб FC-коммутатор
Дисковые 4-Гб SBOD-хранилища

Итоги

Хост-адаптер Celerity FC-82EN превзошел QLogic QLE2562 по производительности записи при любом размере блоков данных. FC-82EN показал превосходную скорость записи, обеспечив устойчивую пропускную способность до 928 МБ/сек, в то время как QLE2562 продемонстрировал максимальную устойчивую пропускную способность на уровне 789 МБ/сек. При размерах блоков 128 кБ и 4 МБ адаптер FC-82EN превзошел QLE2562 на 32% и 28%, соответственно.
Адаптер Celerity FC-82EN также показал достойную скорость при чтении во всем диапазоне размеров передаваемых блоков данных. Производительность чтения адаптера ATTO лучше всего демонстрируется в при работе с реальными задачами и особенно в тех областях, где требуется ровный поток данных, например, в видеомонтажных приложениях.
Превосходная архитектура драйвера Celerity позволяет организовать передачу большего количества параллельных видео- и аудиопотоков.

Резюме

Высочайшая производительность адаптера ATTO Celerity FC-82EN при передаче данных на запись во всём диапазоне размеров блоков данных позволяет с уверенностью говорить о том, что скорость резервного копирования на ленту и работы с дисковыми хранилищами с их помощью будет идти быстрее, нежели чем с адаптером QLogic. При большом размере пакетов – 1 МБ и 4 МБ (характерно, например, для видеоприложений и резервного копирования «диск-диск» или на виртуальную ленту) – адаптер FC-82EN также сохраняет свое преимущество перед QLE2562.
Использование Celerity FC-82EN для подобных задач позволит пользователям совершить резервное копирование или закончить видеомонтажный проект значительно быстрее, чем при использовании адаптера QLogic.

Заключение

Превосходная производительность в самых различных условиях является отличительной особенностью высококлассных хост-адаптеров. Двухканальный Fibre Channel хост-адаптер ATTO Celerity FC-82EN обеспечивает первоклассную пропускную способность при работе с транзакционными приложениями, системами резервного копирования и требовательными к полосе пропускания задачами. Помимо этого, решение ATTO значительно превосходит адаптер
QLE2562 по производительности в режиме записи по всему спектру размеров передаваемых пакетов.

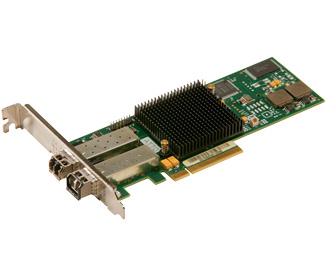

Характеристики Celerity FC-82EN

Уникальная архитектура адаптера Celerity FC-82EN обеспечивает высокую производительность и может служить платформой для построения системы хранения данных.

Особенности хост-адаптеров Celerity
• Эксклюзивная технология Exclusive Advanced Data Streaming (ADS™) Technology для наиболее эффективной передачи данных.
• Высокопроизводительная аппаратная архитектура со сниженным уровнем электромагнитного излучения EMI и улучшенным качеством сигнального тракта.
• Низкое энергопотребление.
• Драйвер позволяет адаптеру выступать в качестве целевого или инициирующего устройства.
• Поддержка промышленных стандартов SNIA для программного интерфейса хост-адаптеров.
• Протестированная совместимость с широким спектром приложений и аппаратных средств.
• Наличие сертификатов совместимости с лидирующими программными и аппаратными решениями.
• Полная поддержка 64-битных операционных систем Linux, Windows и Mac OS X (включая Mac Intel).

Молниеносная производительность адаптера FC-82EN позволяет пользователям развить высочайшую пропускную способность интерфейса ввода/вывода для ресурсоёмких видеоприложений, систем резервного копирования и высоконагруженных баз данных. Простая инсталляция «в один клик» упрощает процесс интеграции адаптера в систему. Ровный поток данных, достигнутый с использованием эксклюзивной технологии ATTO ADS Technology, минимизирует задержки и максимизирует скорость передачи информации. При выборе интерфейсных решений для систем хранения данных хост-адаптеры Celerity стоят особняком, так как их надежность, высочайшая производительность и расширяемость не сравнима с каким-либо другим подобным продуктом на рынке. Хост-адаптеры Celerity – идеальный выбор для рабочих станций и серверных систем.
