DeckLink Studio 4K

DeckLink Studio 4K идеально подходит для тех, кто работает с широким спектром аналоговой видео- и аудиоаппаратуры, выполняя конверсию материала между форматами SD, HD, 2K и Ultra HD. Плата имеет большое количество аналоговых и цифровых видеоинтерфейсов: SD/HD/Ultra HD 6G-SDI, HDMI 1.4b, разъемы S-Video, компонентного и композитного сигналов для SD/HD. Есть четыре канала сбалансированного аналогового звука, два канала AES/EBU с возможностью вывода на шесть каналов и синхровход black burst/tri-sync. Реализована поддержка порта RS-422 для управления декой. DeckLink Studio 4K позволяет выполнять кеинг с материалом SD и понижающую конверсию на аппаратном уровне, а использование самых последних технологий обеспечивает высокое качество монтажа, установки цвета и создания вещательной графики.

DeckLink Duo 2

DeckLink Duo 2

DeckLink Duo 2 на основе PCIe имеет четыре независимых интерфейса 3G-SDI, которые обеспечивают обработку SD- и HD-видео вплоть до 1080p/60. Объединяя в себе функционал четырех независимых плат захвата и вывода, решение отличается универсальностью и идеально подходит для использования с медиасерверами, цифровыми панелями и многоканальными системами записи в режиме реального времени.

DeckLink

Самые современные платы видеозахвата для Mac, Windows и Linux

Платы DeckLink повсеместно используются для захвата и вывода видео в производстве рекламных роликов, музыкальных клипов, телесериалов и художественных фильмов. Благодаря поддержке 12G‑SDI и 8K они обеспечивают самое высокое качество изображения, а совместимость с широким рядом программ и платформ делает их по‑настоящему универсальным решением. Все PCIe‑платы линейки DeckLink дают непревзойденную свободу при выборе операционной системы, допуская установку на рабочих станциях и серверах под управлением Mac, Windows и Linux.

Идеальное решение для постпроизводства

Поддержка SD, HD, 3D и Ultra HD 4K

С помощью DeckLink изображение с камеры или деки можно передавать непосредственно в приложения класса DaVinci Resolve для последующего монтажа и наложения эффектов. В зависимости от модели предусмотрена поддержка всех основных форматов, используемых в кино, на телевидении и студиях постпроизводства. Платы обеспечивают обработку 12‑битного видео 4:4:4, материала с кадровой частотой до 60 fps, а также проектов в 3D и с широким динамическим диапазоном. Все это делает линейку DeckLink идеальным решением для вывода сигнала на профессиональные SDI‑мониторы, HDMI‑телевизоры или экраны цифровых проекторов.

Высококачественные разъемы

Каждая плата DeckLink снабжена современными разъемами, которые обеспечивают безупречное качество изображения и звука, а также совместимость с профессиональным SDI‑оборудованием. DeckLink 8K Pro имеет четырехканальный интерфейс 12G‑SDI, другие модели — 6G‑SDI или 12G‑SDI (Single Link и Dual Link) либо 3G‑SDI (Single Link). На некоторых платах предусмотрены разъемы для S‑Video, аналогового компонентного и композитного сигналов, а также ввод и вывод двух каналов AES/EBU‑ и четырех каналов балансного аналогового звука. Все модели оснащены синхровходом BlackBurst/Tri‑Sync и последовательным портом для управления декой. Интерфейсы 6G‑SDI и 12G‑SDI с автоматическим выбором скорости позволяют передавать материал в любых разновидностях SD, HD и Ultra HD. DeckLink 8K Pro и DeckLink 4K Extreme 12G дополнительно дают возможность обрабатывать форматы DCI и видео с высокой кадровой частотой.

Непревзойденное качество видео

Платы DeckLink позволяют использовать форматы с компрессией (например, ProRes и DNxHD), а также 10‑битное несжатое видео YUV и 12‑битное видео RGB. Благодаря тому, что при обработке создается математически точная копия исходного изображения, полученный материал будет всегда иметь максимально высокое качество. DeckLink дает возможность более точно выполнять кеинг, наложение слоев, цветокоррекцию и многие другие действия.

Передовые технологии

Передача сигнала через 6G‑SDI и 12G‑SDI позволяет захватывать и выводить изображение в Ultra HD, 4K и даже 8K, когда разрешение составляет 7680×4320 пикселей. Вместе с тем обеспечена полная совместимость с существующим SD‑ и HD‑оборудованием. DeckLink SDI 4K и DeckLink Studio 4K оснащены разъемами 6G‑SDI, модель DeckLink 8K Pro — четырехканальным, а DeckLink 4K Extreme 12G — двухканальным интерфейсом 12G‑SDI, который поддерживает работу с двухпотоковым стереоскопическим 3D‑видео и материалом с частотой до 60 кадров/с. Платы DeckLink 8K Pro и DeckLink 4K Extreme 12G будут отличным выбором для монтажа и цветокоррекции в DaVinci Resolve!

Поддержка популярных приложений

Работайте с DeckLink в своих любимых программах

Mac

DeckLink позволяет применять многие программные продукты для видеомонтажа, такие как DaVinci Resolve, Avid Media Composer, Final Cut Pro X, Premiere Pro и News Cutter. Кроме того, обеспечена полная совместимость с приложениями для создания визуальных эффектов, включая Fusion, Nuke, After Effects и Photoshop. Для работы над звуковым сопровождением можно использовать инструменты Fairlight в DaVinci Resolve, а также ProTools, Nuendo и Cubase; для потокового видео — Flash Media Encoder, Wirecast и Livestream Producer.

Windows

Пользователи Windows имеют доступ к огромному количеству приложений, потому что платы DeckLink поддерживают драйверы WDM, DirectShow и QuickTime. Монтаж можно выполнять в DaVinci Resolve, Avid Media Composer и News Cutter, Premiere Pro и Sony Vegas Pro. Для создания визуальных эффектов реализована поддержка Fusion, After Effects и Photoshop. В список совместимых программ для работы со звуком входят Nuendo и Cubase, а для потокового видео — Flash Media Encoder, Xsplit Broadcaster, Wirecast и Livestream Procaster.

Linux

Платы DeckLink используют открытый стандарт и идеально подходят для создания собственных приложений на платформе Linux. Они будут превосходным решением для грейдинга, монтажа видео и звука в системе DaVinci Resolve. Наличие бесплатного пакета SDK упрощает разработку решений для специальных целей. На компьютерах с операционной системой Linux для захвата и вывода с помощью DeckLink можно использовать приложение Blackmagic Design Media Express.

Более широкие возможности для творчества

Платы DeckLink обеспечивают самый качественный результат, потому что они имеют все необходимые видео‑ и аудиоразъемы, поддерживают огромное количество форматов, а также совместимы с основными приложениями для редактирования видео и звука. Захват изображения можно вести непосредственно в программы для монтажа, создания спецэффектов и вещательной графики. Модели DeckLink SDI 4K, DeckLink Studio 4K и DeckLink 8K Pro позволяют работать над любым проектом в любом разрешении, от SD и HD до Ultra HD, 4K и 8K.

Работа в системах монтажа

Платы DeckLink позволяют использовать большинство популярных приложений для монтажа и оснащены самыми качественными разъемами для обработки видео практически любого формата. Они поддерживают DaVinci Resolve, Final Cut Pro X, Media Composer и Premiere Pro, а драйвер WDM обеспечивает совместимость с большим количеством монтажных программ для Windows. Если ПО не может вести прямой захват с DeckLink, на помощь придет приложение Media Express. Оно входит в комплект поставки и обеспечивает запись видео в самых разных форматах со сжатием и без компрессии. DeckLink будет идеальным решением и для вывода изображения на мониторы, экраны телевизоров и проекторов.

Запись материала во время съемки

Если на съемочной площадке используется система DaVinci Resolve, с помощью функции Resolve Live можно в реальном времени выполнять грейдинг поступающего материала, добавлять узлы и корректоры, а также сохранять цветовые схемы. Независимо от класса камеры платы DeckLink позволяют выполнить прямое подключение к ней. Они поддерживают запись видео в особых, редких или собственных форматах, что облегчает подготовку файлов для дальнейшей обработки, а новые кодеки легко добавить с помощью плагинов.

Визуальные эффекты и графика

DeckLink 8K Pro — идеальное решение для наложения графики, потому что захват ведется с полноцветным разрешением в формате RGB 4:4:4 без субдискретизации. Так как платы DeckLink поддерживают файлы DPX, DVI и QuickTime, визуальные эффекты можно добавлять с помощью таких приложений, как Fusion, Nuke и After Effects. В комплект поставки входит специальный плагин для Photoshop, позволяющий сохранять кадры и редактировать их непосредственно в этой программе. При работе с Photoshop и After Effects платы DeckLink используют цветовое пространство RGB, благодаря чему устраняются некорректные уровни RGB-изображения и обеспечивается точный вывод видео в реальном времени.

Постобработка звука

Платы DeckLink идеально подходят для постпроизводства звуковой дорожки при работе над рекламными роликами, сериалами и художественными фильмами. В зависимости от модели есть поддержка AES/EBU, нескольких каналов аналогового аудио и восьми или 16 каналов звука, встроенного в SDI-поток. Драйверы DeckLink обеспечивают совместимость с такими приложениями, как DaVinci Resolve, а также ProTools, Steinberg Nuendo и Cubase.

Медиасерверы

Вещательные серверы широко используют DeckLink для круглосуточного воспроизведения материала с самым высоким качеством. Платы DeckLink совместимы с большим количеством серверных приложений, таких как Tools On Air (just:in, live: cut, just: play и just: live), Softron OnTheAir, MovieRecorder и OnTheAir CG. Большинство моделей DeckLink имеют встроенный модуль кеинга, который позволяет накладывать графику поверх поступающего изображения. DeckLink SDI 4K и DeckLink 8K Pro обеспечивают ввод и вывод через SDI, а также оснащаются синхровходом. С помощью DeckLink Duo и DeckLink Quad 2 можно выполнять двухканальный и восьмиканальный захват и вывод по SDI-интерфейсу. Для стоечных серверов, требующих использования низкопрофильных плат, идеальным решением станет DeckLink Mini с полноразмерным и миниатюрным экранами.

Высокое качество презентаций и воспроизведения мультимедиа

Благодаря поддержке форматов с высоким разрешением платы DeckLink можно подключать к цифровым проекторам для показа материала на широких киноэкранах. Даже в этом случае изображение не потеряет своей четкости, благодаря чему все мельчайшие детали будут видны с самых последних рядов зрительного зала. Модели DeckLink идеально подходят для трансляции концертов, богослужений и масштабных инсталляций видеоарта, крупных конференций и других презентаций.

Оптимизация потокового вещания
Кодирование видео

Платы DeckLink полностью совместимы с популярными приложениями для потокового вещания, позволяя вести прямую трансляцию. Кроме того, их можно использовать для записи материала непосредственно с камер или эфирных микшеров и последующей интеграции высококачественного видео. Платы DeckLink поддерживают работу с широко распространенными программами для потокового вещания, такими как Flash Media Encoder, Wirecast, Livestream Procaster и Resolume Avenue 4. С помощью DeckLink можно создавать высококачественные Интернет-трансляции спортивных соревнований и концертов, онлайн-конференции и подкасты с доступом в реальном времени или по запросу.

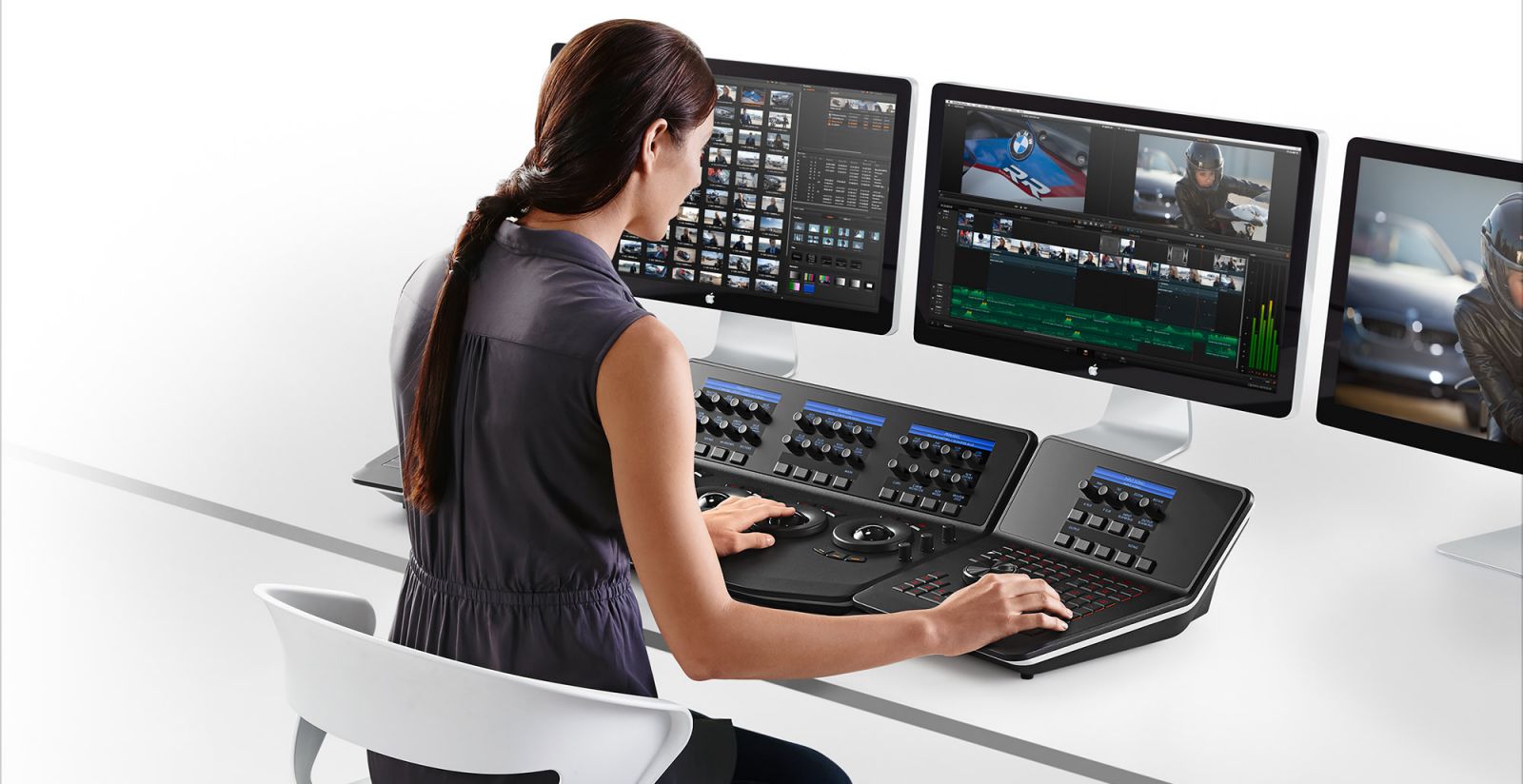

Цветоустановка

Точная цветопередача, поддержка высокого разрешения и стереоскопического 3D-видео делают DeckLink 8K Pro и DeckLink 4K Extreme 12G идеальными моделями при грейдинге в DaVinci Resolve. Вывод несжатого видео в Ultra HD 4K позволяет создавать художественные фильмы на голливудском уровне. Платы DeckLink 4K разработаны с учетом специфики DaVinci Resolve и лучше всего подходят для применения с этой мощной системой. С помощью DeckLink можно в реальном времени выполнять установку цвета с использованием вещательных мониторов или проекторов в полном соответствии с требованиями проекта.

Производство контента

Платы DeckLink являются мощным инструментом при использовании совместно с эфирными видеомикшерами. Некоторые модели DeckLink дают возможность накладывать графику RGB и анимацию или загружать изображение напрямую из Photoshop с помощью прилагаемого плагина. Это позволяет создавать эфирные титры на рабочих станциях и передавать их в реальном времени. Чтобы организовать потоковое вещание или записать материал в собственном формате, достаточно подключить устройство к выходу микшера.

Совместимость с большим количеством приложений

Только DeckLink обеспечивает самую широкую поддержку приложений для монтажа и создания графики, что дает полную свободу в выборе программного обеспечения. Модели этой линейки совместимы с платформами Mac OS X, Windows и Linux. Они позволяют выполнять полноценный монтаж видео в DaVinci Resolve, Final Cut Pro, Media Composer, Premiere Pro и других продуктах, добавлять впечатляющие визуальные эффекты в After Effects и Photoshop, устанавливать цвет в DaVinci Resolve, а также сводить звук с использованием средств Fairlight в системе DaVinci Resolve и с помощью ProTools. Благодаря таким широким возможностям платы DeckLink идеально подходят для любого этапа рабочего процесса!

DaVinci Resolve

DaVinci Resolve для Mac и Windows — самая современная система для грейдинга, монтажа видео и сведения звука. Она совместима с высокоскоростными видеокартами, аппаратными консолями DaVinci Resolve Micro, Mini и Advanced, а также пультами Tangent и JL Cooper Eclipse. DaVinci Resolve позволяет выполнять обработку в пространстве YRGB с точностью 64-битной плавающей точки, использовать зоны Power Window и трекинг, вести глобальную и выборочную цветоустановку, а также отслеживать 3D-объекты. Платы DeckLink оптимизированы для DaVinci Resolve, поэтому при их использовании вам будет доступен весь функционал этого приложения!

Final Cut Pro X

Совместимость плат DeckLink с Final Cut Pro подтверждена компанией Apple, поэтому для монтажа в этой программе можно использовать подключение к любому SD-, HD- или Ultra HD-дисплею. Для вывода на пленку предусмотрена совместимость с HDCAM SR, HDCAM, HD-D5 и DVCPRO HD, а также SD-рекордерами, такими как Digital Betacam. DeckLink поддерживает воспроизведение с полной синхронизацией аудио и видео. Приложение Media Express, входящее в комплект поставки, позволяет управлять записью с внешних устройств (например, с деки), при этом обеспечена поддержка широкого набора метаданных.

Premiere Pro

Платы DeckLink являются лучшим решением для монтажа в Premiere Pro, так как в них реализована полная поддержка платформы Mercury Playback, что позволяет создавать огромное количество эффектов в реальном времени. В комплект поставки входит полный набор плагинов для Premiere. Он обеспечивает совместимость с 8- и 10-битным несжатым видео в AVI и QuickTime, а также с форматами Motion JPEG и DVCPRO HD. Эти файлы легко воспроизвести на одной монтажной линейке Premiere Pro без рендеринга. Дополнительно есть возможность выводить изображение в QuickTime, полученное на компьютере Mac.

Avid Media Composer

Программные продукты Avid Media Composer, в том числе Symphony и NewsCutter, полностью совместимы с платами DeckLink. С их помощью можно выполнять захват и вывод несжатого 10-битного материала 4:2:2 и 4:4:4, а также работать непосредственно с Avid DNxHD и другими популярными форматами сжатого видео. Media Composer является быстрой и удобной средой, а новая 64-разрядная архитектура позволяет воспроизводить сложные многослойные эффекты в реальном времени. Платы DeckLink идеально подходят для профессиональных задач, решаемых в приложениях Avid!

Драйвер WDM для Windows

В DeckLink реализована поддержка драйверов WDM и DirectShow для захвата высококачественного видео непосредственно в системы нелинейного монтажа на платформе Windows. Совместимость с WDM и DirectShow позволяет полностью выполнять запись, монтаж и постпроизводство в операционной среде Windows, что дает возможность использовать сотни профессиональных приложений, такие как MAGIX Video Pro, vMix и VidBlasterX. Благодаря поддержке WDM и DirectShow платы DeckLink обеспечивают полную свободу рабочего процесса на ПК под управлением Windows!

Утилиты Blackmagic в комплекте поставки

Blackmagic Media Express — бесплатное приложение, поставляемое в комплекте с каждой платой DeckLink. Оно позволяет выполнять пакетный захват и вывод 2D-видео, а также двухпотокового стереоскопического 3D-видео без компрессии (QuickTime, AVI и DPX в виде YUV 4:2:2 и RGB 4:4:4) или со сжатием (ProRes, DVCPRO и MJPEG). Вместе с платами DeckLink также поставляются утилиты Blackmagic LiveKey и Blackmagic Disk Speed Test. С помощью LiveKey можно в реальном времени накладывать логотипы и другую графику через выходы SDI, а Disk Speed Test выполняет проверку дискового массива и показывает его производительность в кадрах в секунду.

Совместимость с ведущими приложениями для обработки видео

Наложение эффектов и графики

Blackmagic Media Express — бесплатное приложение, поставляемое в комплекте с каждой платой DeckLink. Оно позволяет выполнять пакетный захват и вывод 2D-видео, а также двухпотокового стереоскопического 3D-видео без компрессии (QuickTime, AVI и DPX в виде YUV 4:2:2 и RGB 4:4:4) или со сжатием (ProRes, DVCPRO и MJPEG). Вместе с платами DeckLink также поставляются утилиты Blackmagic LiveKey и Blackmagic Disk Speed Test. С помощью LiveKey можно в реальном времени накладывать логотипы и другую графику через выходы SDI, а Disk Speed Test выполняет проверку дискового массива и показывает его производительность в кадрах в секунду.

Поддержка любых приложений для профессиональной работы со звуком

Платы DeckLink полностью совместимы с лучшими NLE-продуктами, позволяя выполнять обработку звука с помощью средств Fairlight в приложении DaVinci Resolve и в ProTools. При их подключении к системе ProTools доступно одновременное воспроизведение видео и аудио с полной синхронизацией изображения и фонограммы. В среде Windows для перезаписи звука и многодорожечного сведения можно использовать Steinberg Nuendo, а для наложения музыки на отдельную дорожку — Cubase.

Комбинация изображений в реальном времени

Все платы DeckLink полностью поддерживают работу с приложением Resolume. Благодаря этому можно записывать и воспроизводить видео в форматах QuickTime и AVI, а также Flash-анимацию и накладываемый текст с аудиофайлами WAV и AIFF. Resolume Arena позволяет использовать полученный тайм-код SMPTE для синхронизации изображения со световым оборудованием, чтобы создавать впечатляющие эффекты с помощью лазерных лучей, прожекторов и фейерверков.

Потоковое вещание

Модели DeckLink полностью совместимы с популярными программами для потокового вещания, которые позволяют вести прямые трансляции для миллионов зрителей в Интернете. На платформе Mac они поддерживают такие приложения, как Flash Media Encoder, Wirecast и Livestream Producer. Для работы с потоковым видео в операционной среде Windows можно использовать Flash Media Encoder, Xsplit Broadcaster, Wirecast и Livestream Producer. Платы DeckLink помогут провести показ мероприятий, конференций, образовательных семинаров, торговых презентаций, концертов или даже видеоигр!

Пакет SDK

С платами DeckLink бесплатно поставляется пакет SDK для Mac, Windows и Linux. С его помощью можно создавать индивидуальные решения для своих целей или для других лиц. Комплект поставки также включает фильтры DirectShow, драйвер WDM для Windows и интерфейс QuickTime API. Эти инструменты обеспечивают эффективную интеграцию плат DeckLink с различными приложениями и кодеками. Благодаря гибкости и надежности DeckLink разработчики получают полную свободу, так как SDK позволяет работать со сложными задачами на уровне аппаратного управления и выполнять типовые действия обычного пользователя. Кроме того, одно решение легко применить на всех моделях линейки DeckLink.

Подключение любого оборудования

Платы DeckLink имеют практически все виды аудио- и видеоразъемов для подключения профессионального оборудования, порт RS-422 для управления декой и входы для внешней синхронизации. Все модели оснащены современным SDI-интерфейсом, который на сегодняшний день является отраслевым стандартом в области постпроизводства и вещания. На некоторых из них есть HDMI-интерфейс и разъемы для S-Video, аналогового компонентного и композитного сигналов. Это позволяет работать с мониторами, видеомикшерами, коммутаторами и вещательными деками, а также бытовой аппаратурой.

Подключение к декам и мониторам

Платы DeckLink отличаются исключительной универсальностью, поэтому их можно использовать с самой разной профессиональной и бытовой техникой для решения любых задач. Интерфейс SDI позволяет подключаться к цифровым декам, таким как HDCAM, HD-D5, HDCAM SR, а также к рекордеру Digital Betacam. Если с материалом необходимо работать на деках предыдущего поколения (например, Betacam SP), можно использовать DeckLink Studio 4K и DeckLink 4K Extreme 12G с аналоговыми разъемами для компонентного видео и балансного звука. Кроме того, S-Video и композитный интерфейсы обеспечивают совместимость со старыми видеомагнитофонами VHS. Благодаря наличию SDI и HDMI модели линейки превосходно подойдут для вывода изображения на экраны вещательных мониторов и проекторов.

Подключение к коммутаторам

DeckLink будет идеальным решением для работы с коммутаторами, потому что для передачи видео, многоканального звука, тайм-кода и скрытых субтитров используется всего один кабель SDI. Установка такого устройства позволяет сэкономить на чрезвычайно дорогой технике многоуровневой маршрутизации. Некоторые платы DeckLink выполняют понижающую конверсию, давая возможность выводить изображение на отдельные SD- и HD-системы. Интерфейс SDI является многоскоростным, обеспечивая совместимость с новыми многоформатными моделями в линейке Videohub производства Blackmagic Design.

Подключение к эфирным видеомикшерам

Платы легко подключить к эфирному видеомикшеру. Если в качестве медиаплеера используется DeckLink 4K Extreme 12G, можно работать с приложением для создания титров или запускать анимацию RGB, а также выполнять кеинг с помощью двухканальных выходов SDI. Каждый канал связан с двумя входами видеомикшера, что позволяет использовать оба вида сигналов для наложения графики в реальном времени. В комплект поставки входит плагин для загрузки RGB-графики и альфа-каналов из Photoshop. Благодаря этому становится доступным мгновенное обновление титров при работе в прямом эфире. DeckLink также идеально подходит для потоковой трансляции сигнала с программных выходов видеомикшера. Для этого достаточно соединить программный или дополнительный выход устройства со входом DeckLink и запустить ПО для потокового вещания.

Media Express

Запись, систематизация и управление медиафайлами

Media Express входит в комплект поставки всех плат DeckLink и имеет большое количество функций для записи, воспроизведения и систематизации материалов. Приложение дает возможность создавать папки, вводить метаданные и управлять всей библиотекой мультимедиа. Оно также подходит для использования с программами Final Cut Pro X и After Effects, которые не позволяют выполнять самостоятельный захват видео. Допуская установку на ПК с операционными системами Mac, Windows и Linux, приложение поддерживает все стандартные форматы файлов, благодаря чему работа со сжатым и несжатым видео будет доступна практически в любом ПО.

Форматы без сжатия

Захват видео с вещательным качеством

Приложение обеспечивает качественную запись видео и подходит как для профессиональной работы, так и для создания личных проектов. Оно особенно полезно при использовании композитинга или кеинга, а также при кодировании видео для размещения в сети и создании мастер-копий для DVD и Blu-Ray. Media Express позволяет захватывать несжатое 8- или 10-битное видео в любом формате, от SD (NTSC/PAL), 720HD и 1080HD вплоть до Ultra HD 4K и 8K DCI.

Форматы с компрессией

Высокая производительность и широкий функционал

Несжатое видео является профессиональным стандартом, но требует много места на диске и высокой скорости передачи данных. Media Express позволяет вести запись в современных форматах с компрессией, обеспечивая качественное изображение при меньшем размере файлов. При работе на платформе Mac приложение поддерживает кодек ProRes, совместимый с такими программами, как Final Cut Pro X и Motion. Для Mac и Windows предусмотрена возможность захвата в DVCPRO, MJPEG, DNxHD и DNxHR.

Регистрация и запись видео

Покадровый захват с пленки

Функция дистанционного управления с компьютера обеспечивает запись клипов с тайм-кодом точек входа и выхода, а также автоматический захват целой последовательности из EDL- или импорт из XML-файлов. Предусмотрена возможность добавления метаданных с функцией поиска (название, описание, часть, сцена, дубль и ракурс).

Систематизация файлов

Удобное управление видеоматериалами

Media Express позволяет создавать неограниченное количество папок для систематизации проектных материалов и управления ими. Клипы можно сортировать по дублям, дате и месту съемки, выбирать и помечать как избранные, чтобы с помощью фильтра показывать только их. В Media Express клипы отображаются в виде списка или пиктограмм. Список содержит столбцы с регистрационными данными и информацией о формате видео, аудиоканалах и продолжительности, поэтому вы всегда будете иметь удобный доступ к файлам вне зависимости от места их хранения.

Монтаж на ленту

Запись мастер-копий на деку

Media Express идеально подходит для создания мастер-копий на деках, которые используют магнитную ленту или диски. Для этого нужно выбрать один из режимов редактирования (Assemble или Insert) и задать точку раннего запуска. Предусмотрены поддержка управления через порт RS-422 и индикаторы уровня звука для 16 каналов.

Mac, Windows и Linux

Работайте на любом компьютере!

Приложение Media Express позволяет захватывать и воспроизводить видео на любом компьютере. Оно поставляется бесплатно и может работать с операционными системами Mac, Windows и Linux.

Краткое описание

DeckLink Studio 4K идеально подходит для тех, кто работает с широким спектром аналоговой видео- и аудиоаппаратуры, выполняя конверсию материала между форматами SD, HD, 2K и Ultra HD. Плата имеет большое количество аналоговых и цифровых видеоинтерфейсов: SD/HD/Ultra HD 6G-SDI, HDMI 1.4b, разъемы S-Video, компонентного и композитного сигналов для SD/HD. Есть четыре канала сбалансированного аналогового звука, два канала AES/EBU с возможностью вывода на шесть каналов и синхровход black burst/tri-sync. Реализована поддержка порта RS-422 для управления декой. DeckLink Studio 4K позволяет выполнять кеинг с материалом SD и понижающую конверсию на аппаратном уровне, а использование самых последних технологий обеспечивает высокое качество монтажа, установки цвета и вещательной графики.

Разъемы

Видеовход SDI

Один 10-битный вход для SD, HD, 2K и UHD. Скорость передачи данных 6 Гбит/с для 4:2:2 и 3 Гбит/c для 4:4:4

Видеовыход SDI

Один 10-битный выход с поддержкой SD, HD, 2K и UHD. Скорость передачи данных 6 Гбит/с для 4:2:2 и 3 Гбит/c для 4:4:4

Ввод аналогового видео

Один компонентный вход YUV с тремя разъемами BNC, один композитный вход, один вход S-Video. Поддержка HD и SD на компонентном входе

Вывод аналогового видео

Один компонентный выход YUV с тремя разъемами BNC, один композитный выход, один выход S-Video, один выход SD-SDI. Поддержка HD и SD на компонентном выходе

Видеовход HDMI

Один вход HDMI типа A

Видеовыход HDMI

Один выход HDMI типа A

Ввод аналогового звука

Четыре канала сбалансированного аналогового звука через гнездовые разъемы 1/4 дюйма профессионального уровня

Вывод аналогового звука

Четыре канала сбалансированного аналогового звука через гнездовые разъемы 1/4 дюйма профессионального уровня. Возможность переключения каналов 3 и 4 на выходы AES/EBU

Аудиовход AES/EBU

Два канала несбалансированного звука с преобразованием частоты дискретизации

Аудиовыход AES/EBU

Два канала несбалансированного звука. Возможность переключения аналоговых выходов 3 и 4 на выходы AES/EBU для вывода звука на каналах 3 и 4, 5 и 6. Функция позволяет получить шесть аудиоканалов для вывода звука AES/EBU

Ввод звука через SDI

16 каналов, встроенных в сигналы HD/2K/UHD. Восемь каналов, встроенных в сигнал SD

Вывод звука через SDI

16 каналов, встроенных в сигналы HD/2K/UHD. Восемь каналов, встроенных в сигнал SD

Аудиовход HDMI

Восемь каналов, встроенных в сигналы SD, HD и UHD

Аудиовыход HDMI

Восемь каналов, встроенных в сигналы SD, HD и UHD

Синхровход

Blackburst в форматах SD, 720p50, 720p59.94, 1080i50 и 1080i59.94; Tri-Sync в любой разновидности форматов HD, 2K и UHD

Управление

Порты RS-422 для управления декой, совместимые с оборудованием Sony™. Последовательные порты TxRx с изменяемым направлением под программным управлением

Подключение к компьютеру

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16

Кодеки

Поддерживаются: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное 4:4:4

Программное управление

Программное обеспечение в комплекте

Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences и драйвер Blackmagic для Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Control Panel и драйвер Blackmagic для Windows 7 и Windows 8. Media Express, Blackmagic Control Panel и драйвер Blackmagic для Linux

Обновление программного обеспечения

Через программный драйвер, запускаемый в начале работы или через функцию обновления

Физическая установка

4-линейная плата PCI Express второго поколения, совместимая со слотами х4, х8 и х16 для Mac OS X, Windows и Linux. Полный перечень системных требований содержится в разделе «Поддержка».

Программные приложения

• Apple Final Cut Pro X
• Adobe® Premiere Pro® CC
• Avid Media Composer
• After Effects® CC
• Nuke — The Foundry
• DaVinci Resolve
• Avid Pro Tools
• Steinberg Cubase
• Autodesk Smoke
• Photoshop® CC
• Другие поддерживаемые приложения: Steinberg Nuendo, Avid Symphony, Avid News Cutter, Tools On Air just: in & live: cut & just: play & just: live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidblaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster.

Стандарты видео

Форматы SD

625/25 PAL, 525/29.97 NTSC

Форматы HD

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60 и 1080p60

Форматы 2K

2048×1080p23.98, 2048×1080p24, 2048×1080p25

Форматы 4K

3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 4096×2160p23.98, 4096×2160p24, 4096×2160p25

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, ITU-R BT.656 и ITU-R BT.601

Поддержка метаданных SDI

Чтение данных VITC, позволяющих удалять преобразование 3:2. Для записи и вывода данных VANC используется до трех строк в файле. HD RP188. Поддержка скрытых субтитров

Дискретизация звука

Телевизионный стандарт (частота дискретизации 48 кГц с разрешением 24 бит)

Цветовая субдискретизация

4:2:2 и 4:4:4 (для 4K — 4:2:2)

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709

Настройка интерфейса HDMI

Автоматическая настройка HDMI при подключении дисплея

Разрешение HDMI

Попиксельное для всех разрешений вплоть до 4K

Цветовое разрешение HDMI

10-битное RGB-видео в HD
10-битное YUV-видео в 4K

Поддерживаемая скорость передачи

Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, 2K и UHD. Аналоговые разъемы для компонентного видео допускают переключение между SD и HD

Защита авторского права

Вход HDMI не позволяет вести запись с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.

Обработка сигналов

Преобразование цветового пространства

Аппаратное в режиме реального времени

Понижающая HD-конверсия

Понижающая конверсия на аппаратном уровне с выводом сигнала HD-SDI на выход SDI, сигнала SD на выход SD-SDI, а также на выходы S-Video- и композитного видео при воспроизведении материалов в формате HD. Вывод аналогового видео на компонентный выход в HD или SD. Возможность выбора между форматами letterbox, anamorphic 16:9 и center cut 4:3

Повышающая HD-конверсия

Повышающая конверсия на аппаратном уровне из SD в 720HD или 1080HD при воспроизведении. Возможность выбора между форматами 4:3 pillarbox, 14:9 pillarbox и 16:9 zoom. Вывод HD-материала через HD-SDI-, HDMI- и аналоговый компонентный интерфейсы

Перекрестная конверсия

Перекрестная конверсия на аппаратном уровне из 720HD в 1080HD и из 1080HD в 720HD при воспроизведении

Создание эффектов в реальном времени

Поддержка интегрированных эффектов Apple Final Cut Pro™. Возможность работы с Adobe® Premiere Pro CC® Mercury Playback Engine. Интегрированные эффекты Avid Media Composer™. DaVinci Resolve

Операционная система

• Mac OS X 10.8 Mountain Lion, Mac OS X 10.9 Mavericks или более поздние версии

• Windows 7 или Windows 8

• Linux

Сертификаты ЭМС

FCC, CE и C-Tick

Физические размеры

Условия эксплуатации

Рабочая температура

от 5° до 40° C

Температура хранения

от -20° до 45° C

Относительная влажность

от 0% до 90% (без конденсации)

Комплект поставки

• DeckLink Studio 4K
• CD-диск с программным обеспечением
• Переходный кабель для работы с аналоговыми сигналами и управления через порт RS-422
• Скоба для HDMI
